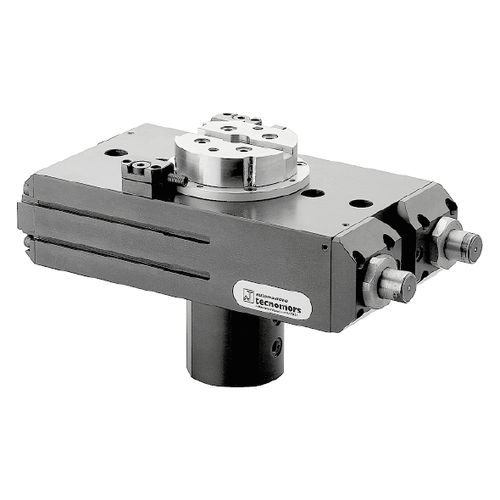

このロータリーアクチュエータは、コンパクトで頑丈、高トルク、調節と減速のためのストローク装置という特長があります。
スピンドルの回転は、プレストレスオブリクとドリリングロックナットで支持され、処理鋼のラックピストンで保証されています。
アドバンテッジ
回転角度は、2つのネジ式プッシュロードとキャップに組み込まれた1つまたは2つのコントラストブリック(オプション)により、合計約2°の余分なストロークで正確に調整することができます。
停止はスピンドル上で直接行われ、精度と信頼性を保証します。
減速は、ラックピストンに内蔵されたカートリッジと圧力調整機能付きの油圧式ショックアブソーバーによって保証され、回転は、2つのラックピストンの一方に固定されたゴム製磁石リングによって発生する磁場を検出する内蔵センサーによって制御することができます。また、オプションとして、スピンドル位置を検出するために、2本のグラブスクリューで固定された近接センサーによる回転制御を行うことも可能です(アクチュエーターを停止させるため)。
すべてのバージョンで、ピストンの両側(最大トルクを得るため)に給電する内部回路が、シンプルでスペースを取らないように片側だけに接続されています。
---
