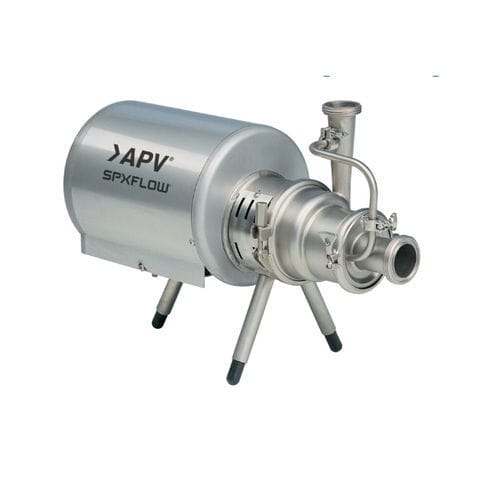

自吸式Ws+は、CIP(Clean In Place)リターンなど、空気や泡が混入している液体に対応するよう設計されています。 独自の設計により、特定のデューティに合わせてトリミング可能な高効率インペラーを使用することで、従来の液体リングポンプのエネルギー消費量と騒音を低減します。 Ws+は、自吸に必要な液体リングを形成するために、内蔵された偏心エアスクリューを採用しています。
ポンプ内の流体の流れを改善したため、他の液体リングに比べて効率が20-90%向上。
インペラーのサイズをデューティに合わせることで性能を最適化します。
低騒音レベル: Ws+ の油圧設計により、騒音レベルは従来の液封式ポンプより大幅に低下しました。
3-A(オプション)および EHEDG 認定。
W+ 部品と交換可能。 共通の部品を共有することで在庫を削減できます。
ダメージを受けにくい。 小さな物体は、最小限のダメージでポンプを通過することができます。
ポンプは EHEDG(欧州衛生工学・設計グループ)に衛生ポンプとして認定されており、米国の 3-A 基準(オプション)にも準拠しています。 その結果、このポンプは CIP ポンプとファーストクラスの衛生製品ポンプとして使用できます。
Ws+ シリーズは 3 つのポンプサイズで構成されています。
Ws+ 20/15
Ws+ 30/30
Ws+ 44/50
50 Hz で Ws+ は最大圧力 6.5 bar (94 psi)、90 m3/時間 (396 GPM)の流量で作動します。また、60 Hz モーターの場合は9.5 bar (138 psi) と110 m3/ 時間(484 GPM)です。
Ws+は、独自の偏心スクリューと再循環ループを採用し、含気製品の処理に必要な液体リングを生成し、真空を発生させます。 この設計により、標準的な遠心分離機の部品を使用して、ポンプを特定のデューティーポイントに適合させ、これまで液体リングでは達成できなかった効率を得ることができます。 インペラーは、馬力要件をさらに減らすためにトリミングすることができます。 その結果、効率を高め、消費電力を減らし、部品がシンプルになり、騒音も減少します。
コールアウト:
液体再循環ループ
インペラ―
偏心ネジ
