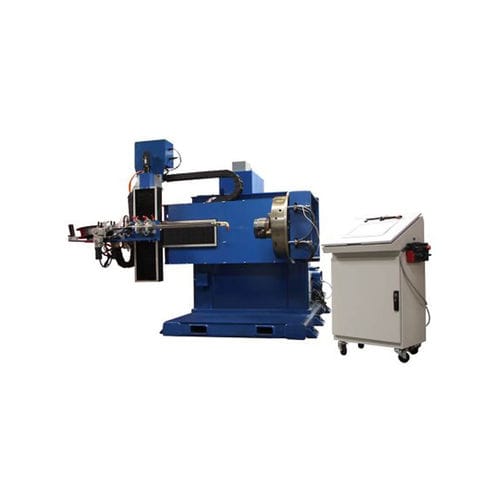

自動溶接充填装置 ARC-05HVTE

水平、垂直、傾斜クラッドシステム 2500lbと6500lbの容量があります。 ARC-05HVTeは、円筒部品の内径と外径に水平と垂直、または0度から90度の間の任意の角度で溶接する能力を持つ自動化されたシステムです。 この位置決め機能により、ビード形状や溶接の化学的性質が改善され、高溶着速度での溶接プロセスの操作性や使い勝手が向上します。 ARCスペシャリティーズのエルボ肉盛技術は、溶接プロセス中にエルボの断面形状が変化すると、溶接パラメータ、トーチ位置、トーチ振動をオンザフライで調整することが可能です。このシステムのソフトウェアにより、作業者はエルボーの内径の2点をタッチオフするだけで、自動溶接経路を生成することができます。 PLC制御システムは、自動溶接のためのパラメータ・フィードバックとオーバーライドを備えています。オペレーターペンダントは、操作が簡単なグラフィカルユーザーインターフェースを備えたタッチスクリーンです。この制御システムには、溶接スケジュールを保存する機能があり、部品ごとに不要なパラメータ入力が行われるのを防止します。システムは、可搬性を高めるためにスキッドマウントされています。スライドパッケージと回転テーブルはL型アームに組み込まれ、水平から垂直まで、またその間のどの角度にも対応できるように軸が傾いています。コントロールキャビネットと溶接装置は、ベースに取り付けられています。ロータリーテーブルには、部品保持用の25インチ3爪チャックを備えています。 この自動溶接システムは、小さな設置面積を維持しながら、生産率を向上させます。用途に応じて最適化された溶着速度が用意されています。
