ロボット溶接機 ARC-11R
スチール用パイプ用縦型

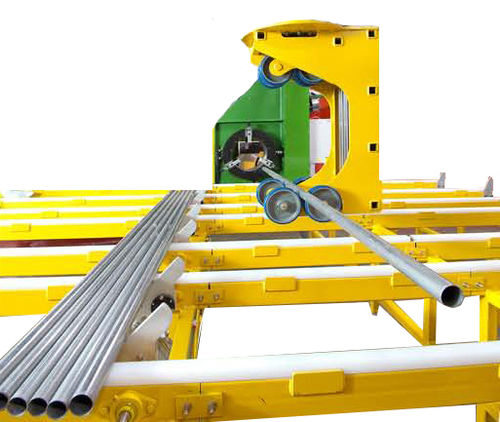

ロボット溶接機 - ARC-11R - Arc Specialties - スチール用 / パイプ用 / 縦型
ロボット溶接機 - ARC-11R - Arc Specialties - スチール用 / パイプ用 / 縦型
お気に入りに追加する
商品比較に追加する


特徴

動作モード
ロボット
用途
スチール用, パイプ用
その他の特徴
縦型, 横型

詳細

ARC-11R ロボティック・スクリーン・エンドリング溶接&シュリンク・フィット組み立てシステム ターンキー・ソリューション右組み立 てロッドベース溶接プロセスは、4~20インチのスクリーン長を扱う能力を備えたロボット制御システムを利用し、GMAW プロセスを使用してスクリーンとカップリングを溶接します。 制御システムには、溶接集計表を保存し、リアルタイムの上書き機能があります。 機械のベースは、装置を取り付けるための鋼板です。 トーチは、ベースに取り付けられたロボットによって操作される。 溶接中にスクリーンとカップリングを保持するためのデュアルオートチャッキングアセンブリを備えたスルーホールヘッドストック。 画面は、水平軸と垂直軸に移動する回転スクリーンのトラベルサポートアセンブリによって操作されます。 また、スクリーンは 180 度回転して、スクリーンを 2 回処理することなく、もう一方の端を溶接します。 スクリーンは、溶接の前にスクリーンラックに全年保存されます。 スクリーンのラックは重力供給され、回転スクリーンのトラベルサポートアセンブリにシンギュレータを利用することで、一度に1つのスクリーンを導入します。 シュリンク・フィット・アセンブリ・プロセスでは、Robベースの溶接プロセスと同じロボットとスクリーン操作装置を使用して、2~7インチのスクリーン外径を処理します。 組立工程は、ロッドベースの溶接工程からわずかに異なります。 このシステムは、誘導加熱コイルからの収縮フィットエンドリングの操作、誘導加熱コイルの制御、およびスクリーンジャケットへの加熱エンドリングの組み立てを行う機能も備えています。 ロボットシステムは、エンドリングをスクリーンジャケットに押し込むために必要な力が多すぎることを検出し、手動組み立てが必要であることをオペレータに警告します。

---

カタログ

この商品のカタログはありません。
