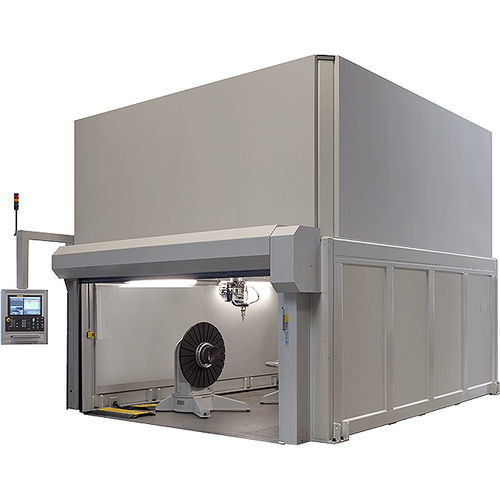

3Dレーザー処理装置 PremiumLine

プレミアムラインは、大物部品向けの3Dレーザー加工センターです。ブリッジ構造は、同期したサーボ軸を持つ安定したサイドスタンドでガイドされ、移動します。(ガントリー方式）ご要望に応じて、駆動軸をリニアドライブまたはスピンドルドライブで提供します。 加工光学系は、5軸変換の完全フライング光学系として制御されます。3D機能内での軸の追加や、変換レベルでの再設定が可能です。 自動交換テーブルにより、マテリアルフローをフレキシブルに設計することができます。前面と背面の垂直昇降ゲート（オプション）により、両側からの部品供給が可能です。柔軟な拡張オプション、複数のレーザープロセスの統合、様々な光学バリエーション、様々な回転・旋回軸、チェンジングテーブルバリエーションにより、通常の標準システムよりも多くのオプションを提供します。 溶接された2つの強固なサイドスタンドで横方向に支持され、ガイドされる可動式ブリッジを備えたガントリー・システム。ブリッジは電気的に同期したサーボモーターで駆動されます。加工光学系は5軸すべてで移動および同期化されています（＝フルフライングオプティクスによる5軸変換）。 3D機能内での軸の追加や、変換レベルでの再設定が可能です。フリービーム配置、つまりビームはファイバーの結合後にミラーを介して偏向される（ファイバーはピボットしない）ので、ファイバーの望ましくない動きや干渉する輪郭を避けることができます。 ファイバーのカップリング後にミラーを介してビームを偏向させる（ファイバーがピボットしない）自由なビーム配置により、ファイバーの望ましくない動きや干渉する輪郭を回避することができます。
