Oリングシール材 KDSB series
円形エラストマーゴム製

Oリングシール材
Oリングシール材
お気に入りに追加する
商品比較に追加する


特徴

タイプ
Oリング
形状
円形
素材
ゴム製, エラストマー, NBR製, TPE, 熱可塑性樹脂製, ポリアセタール(POM), 樹脂製
応用
ピストン, シリンダー用
その他の特徴
コンパクト, はみ出し防止
限界温度

最大: 100 °C
(212 °F)

最少: -30 °C
(-22 °F)

限界圧力

最大: 300 bar
(4,351.1 psi)

最少: 0 bar
(0 psi)

直径

最大: 225 mm
(8.858 in)

最少: 11 mm
(0.433 in)

外径

最大: 250 mm
(9.843 in)

最少: 20 mm
(0.787 in)

ショアA硬度

70 unit

速度

0.5 m/s
(1.6 ft/s)

詳細

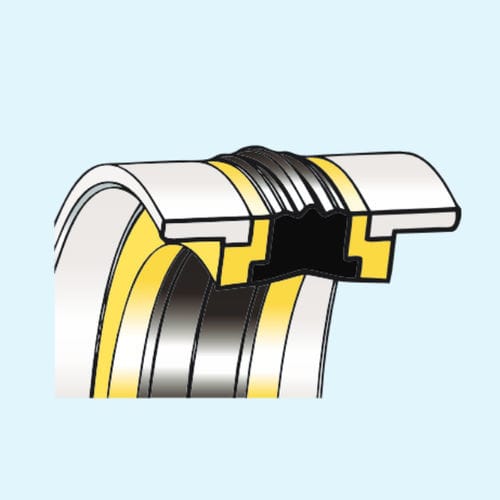

KDSBコンパクトシールは、シールとして機能するNBR製の中央ユニット、押し出し防止リングとして機能する2つのサイドサポート、シリンダー内でピストンを整列させる2つの外部ガイドリングで構成されています。 ピストンをシリンダー内で整列させます。 このシールタイプの製造に使用されるコンパウンドは以下の通りです: サイドサポートは熱可塑性エラストマー(TPE)製。 外部摩耗リングはポリアセタール樹脂(POM)製です。 コンパウンド・レファレンスCX このシールの組立ては、モノブロックピストンでは閉溝で、2部品ピストンでは開溝で行うことができます。 ピストンでは開放溝で行うことができます。 組み立ては次のように行います: ゴム製エレメント サポート; 摩耗リング。 取り付け時にゴムユニットを損傷させる可能性があるため、ピストンにスコアを加工することは避けてください。

---

カタログ

この商品のカタログはありません。

ARTIC SEALSの全カタログを見る
