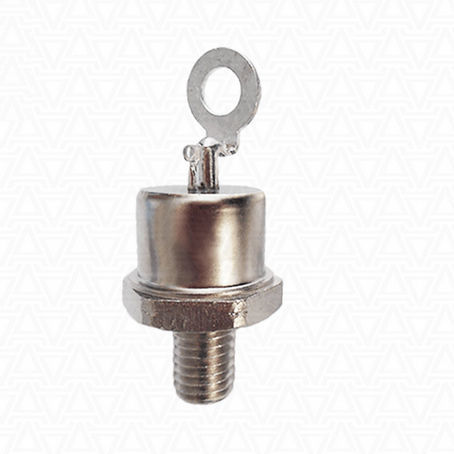

スタッドサイリスタ T152-125-12

制御

スタッドサイリスタ T152-125-12AS ENERGITMは、シリコン制御整流器（SCR）としても知られる汎用スタッドサイリスタです。平均順方向オン状態電流 ITAV - 125 アンペア、繰り返しピーク順方向および逆方向 ブロッキング電圧 VDRM/VRRM - 1200V。スタッドサイリスタは、直流電流と交流電流を変換して制御するように設計されています。サイリスタ冷却用の「スタッド装置用空冷ヒートシンク Oシリーズ」も注文可能です。 サイリスタの冷却には空冷ヒートシンクを使用しま す。ヒートシンクとの信頼性の高い熱的・電気的接 触を提供するために、組み立て時に締め付けトルク Mdを守る必要があります。組み立て時のサイリスタの放熱を良くするために、 熱伝導性ペーストを使用します（これは推奨事項 であり、取り付けの前提条件ではありません）。 特徴： サイリスタはスタッド式で供給されます。サイリスタのベースがアノード、硬いロングリード がカソード、硬いショートリードが制御電極（ゲート） です。サイリスタT152-125-12（125A 1200V）は、電気設備の直流および交流電源 回路や半導体電力変換器に使用されます。 サイリスタAS ENERGITMの特長は、静的および動的損失が低いこと、VDRM/VRRMの値が広いこと、さまざまな産業でデバイスを使用した豊富な経験、100～9000 Vの電圧範囲と10～15000 Aのアンペア数、熱サイクルおよび電気サイクルに対する高い耐性、自然または強制空冷です。仕様とパラメータ、データシートPDF、寸法、図面を以下に示します。
