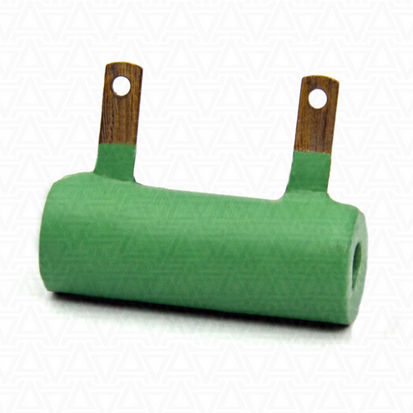

巻抵抗器 FPT series

固定式

FPT（固定塗装管抵抗器）シリーズの巻線型無調整抵抗器、許容損失7.5W、定格抵抗値1Ω～10kΩ。同様のシリーズにRX20、RXG、RXHGがあります。抵抗器は、交流回路と直流回路で使用するように設計されており、電流制限と電圧分配を行います。特定の定格電力を持つ抵抗器は、個別の注文に応じて製造することもできます。 構造的には、抵抗器は、コンスタンタン（低抵抗抵抗器）またはニクロム（高抵抗器）線が巻かれた管状のセラミックコアで構成されています。抵抗器には、耐熱性、耐湿性の絶縁塗料が塗られています。コンタクト、抵抗器のリード線は硬質で、ねじ穴のあるテープタイプか、導線をはんだ付けするためのものです。取り付けの種類はヒンジ式です。抵抗器のパネルへの取り付けは、ファスナーで行います。抵抗値の許容差は±5%、±10%である。最大動作電圧はACで1000V、DCで1400V。動作高温周囲温度は+155℃を超えない（同時に電力は公称電力の60％に低減される）、+250℃までの限界温度。ワイヤー抵抗器の絶縁抵抗は少なくとも1000 MOhmである。動作時間 - 少なくとも15000時間。電卓を使用して、抵抗器が並列または直列に接続されているときの総抵抗値、および回路内の抵抗器の抵抗を計算するのが便利です。線管抵抗器、セメント抵抗器、アルミハウジングの抵抗器の比較特性を比較表に示します。抵抗器の詳細な仕様、全体寸法、取付寸法、取付キット、設置および操作に関する推奨事項は、以下のページに記載されています。
