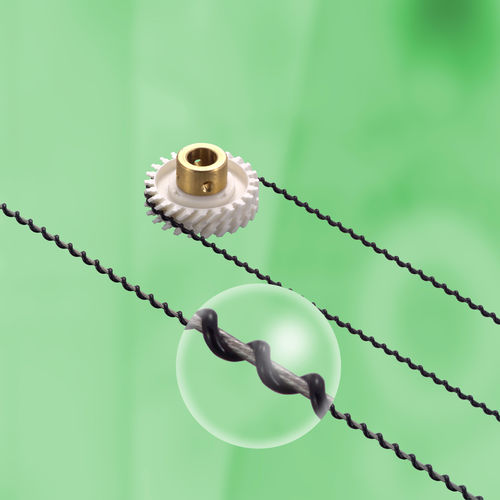

歯付ベルト Synchromesh

円形金属ワイヤー製捩じれ

同期ラウンドベルトは、ワイヤーのねじれによって作られています。 その丸いデザインは、ワイヤーベルトを3次元で描くことを可能にし、ベルトドライブやラックとピニオンの代わりに、直線運動システムを設計することが容易になり、限られたスペースアプリケーションで。 ヘリカル構造は、専用の駆動ギアで優れた低騒音動作に貢献します。 シンクロメッシュ駆動システムは、往復運動用途を目的としており、無限にはできません。 利点とデザインの特徴 • 同期動作 • あらゆる方向にフレキシブル • ミニチュア • 高強度 • 小さな曲げ半径 • 軽量 • 低慣性 • 低張力 • 耐薬品性 • 導電性 & 絶縁 シンクロメッシュでドライブシステムにより、ドライブケーブルは従来のタイミングベルトに取って代わります。 ケーブルは、ナイロンジャケットにカプセル化された撚り線ステンレス鋼線のコアバンドルで構成されています。 ナイロンジャケットの周りに螺旋状に巻かれたものは、同様の構造の別のケーブルである。 スパイラル部材はコアケーブルに結合され、負荷時の機能安定性を提供します。 スパイラル巻線のピッチは、巻線および結合プロセス中に注意深く制御されます。 撚り線とナイロン樹脂の使用は、非常に柔軟なケーブルを生成し、多くの新しい設計の可能性を開きます。 シンクロメッシュ駆動プーリは外径にヘリカル溝があり、ドライブケーブルに螺旋畳み込みを正確に係合させます。 SDP/SIでは、長さ200フィートまでのケーブル、機械加工または成形プーリ、取り付けアタッチメント、エンドフィッティングを利用できます。
