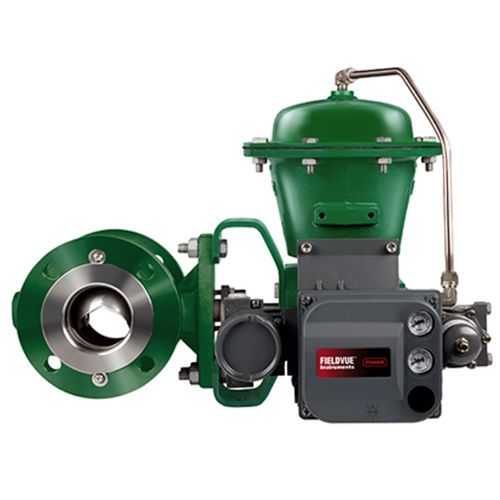

ボールバルブ V150
空圧式制御フランジ取り付け

ボールバルブ
ボールバルブ
ボールバルブ
ボールバルブ
ボールバルブ
ボールバルブ
ボールバルブ
ボールバルブ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
ボール
作動
空圧式
機能
制御
ボディー
フランジ取り付け, ステンレス, 炭素鋼製, スチール製, 合金製
応用
フランジ, プロセス, ブランク
その他の特徴
ISO, ATEX
呼び径

最少: 80 mm
(3.15 in)

最大: 300 mm
(11.811 in)

圧力

最少: 10 bar
(145 psi)

最大: 16 bar
(232.1 psi)

詳細

Fisher Vee-Ball V150コントロールバルブは、幅広い用途にわたって性能とコスト効率を考慮する最適な選択です。 精密加工部品と圧力バランスのとれたシール設計により、滑らかで正確なバルブ操作を実現します。 仕様 証明書SIL対応、ATEX、CUTR、PED、CRN、一時的放出、NACE クリティカルサービス騒音低減、キャビテーション、ダーティサービス、腐食、低流量、一般サービス 流量特性等比率 材質炭素鋼、ステンレス、デュプレックス、合金 動作温度標準温度 圧力クラスPN、ASME プロセス接続タイプフランジ型 シャットオフクラスクラスIII(FCI 70-2)、クラスIV(FCI 70-2)、クラスVI(FCI 70-2) バルブサイズNPS 1、NPS 1~1/2、NPS 2、NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 12、NPS 16、NPS 20、NPS 24 バルブサイズ規格NPS、DN その他のコンフィグレーション本製品の仕様やオプションの詳細については、お近くの Emerson ビジネスパートナーまたは営業所までお問い合わせください。 機能 フランジ付き本体設計により、露出したラインフランジのボルト止めが不要になり、アラインメントと設置時間が短縮され、安全なバルブ設置と配管の完全性が促進されます。 固体HDボールシール構造により、要求の厳しい用途において長寿命を実現します。 Vee-Ballの精密な輪郭加工により、変更された等比率の流量特性を実現します。 材料は、酸性の液体および気体を含む用途に利用可能です。 これらの構造は、NACE MR0175-2002、MR0175-2003、MR0103、MR0175/ISO 15156に準拠しています。 ボールシールの検査・交換は、アクチュエータを取り外したり、バルブを分解したりすることなく、バルブ本体の入口で行われます。 ワンピースバルブ本体は、2ピースボルト付きバルブ設計において、ガスケットにより生じる可能性がある漏れ経路を排除し、圧力境界の構造的完全性を改善します。 オプションのENVIRO-SEAL™包装システムは、非常に滑らかなシャフト表面と優れた密封性を提供するライブローディングで設計されています。

ビデオ

カタログ

この商品のカタログはありません。

ASCOの全カタログを見る
