光学測定システム
3D2D自動

光学測定システム - ASM Assembly Systems - 3D / 2D / 自動
光学測定システム - ASM Assembly Systems - 3D / 2D / 自動
お気に入りに追加する
商品比較に追加する


特徴

技術
光学, 3D, 2D
操作方法
自動
測定製品
プリント基板用
応用
制御用
その他の特徴
スマート

詳細

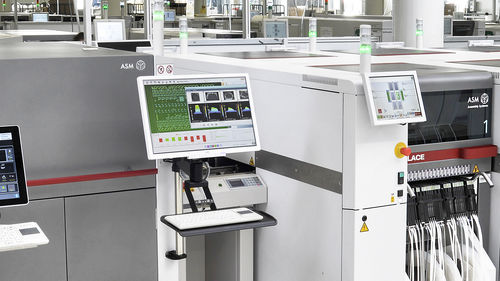

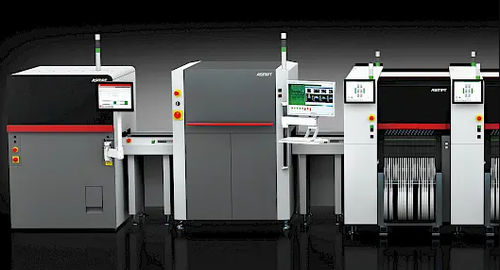

プロセスレンズのハイエンド5D SPIシステムは、スピードと精度のかつてないコンビネーションを提供し、強力な最先端アルゴリズムの使用により、何を測定し、結果をどう解釈するかを正確に理解する。 - 革新的です:800万個または2000万個のマイクロミラーを搭載したDLPチップ(それぞれ標準バージョンとHDバージョン)が、まったく歪みのないモアレパターンを作り出します。 - 高速で信頼性が高い:従来のSPIシステムに比べ、検査時間を最大70%短縮し、誤判定を最大80%低減。 - 高精度:10µmまでの解像度を持つプロセスレンズでは、スピードと精度はもはや相反するものではありません。 - 重要な部分を測定:プロセスレンズは、PCBから発生する測定ノイズを抑制しながら、ペーストの付着、接着剤、汚れ、ほこりなどを測定します。 プロセスレンズは、プリンターから出荷される最初の基板から、様々な要因や傾向について常にフィードバックを提供するため、最初のエラーが発生する前に対策を講じることができます。 後付けが容易なスマートなプロセス最適化 WORKS Process Expert 印刷モジュール プロセスレンズとWORKSプロセスエキスパートソフトウェアを組み合わせると、ハイエンドDEK印刷システムのための完全に自律的な印刷プロセス制御と最適化を備えた、世界初の自己学習型インラインSPIシステムが得られます。

---

ビデオ

カタログ

この商品のカタログはありません。
