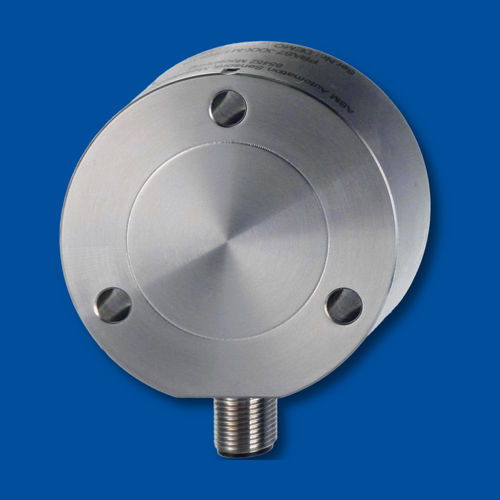

絶対角度エンコーダ posirot® PRAS7 / PRDS7インクリメンタル磁気非接触式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対, インクリメンタル
- 技術
- 磁気
- 機械的特性
- 非接触式
- 出力シグナル
- アナログ, 電流出力, SAE J1939, CANopen, SSIインターフェース付き
- 材質
- ステンレススチール製
- 保護レベル
- IP67, IP69, IP68, 完全密閉閉口
- 分解能
最大: 0.1 mm
(0 in)最少: 0.03 mm
(0 in)- 動作温度
最大: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
詳細
フラットハウジングの0～360°アブソリュート磁気角度センサー
外部位置磁石で非接触
仕様
出力 - 電圧 0.5 ... 10 V, 0.5 ... 4.5 V
電流 4 ... 20 mA、3線式
電圧または電流出力、冗長
インクリメンタルエンコーダ
SSI
CANopen
CANopen冗長
SAE J1939
SAE J1939冗長
測定範囲 - 0 ...15°～0 ...360°（15°単位で選択可能）
インクリメンタル /SSI / CAN: 0 ...360°
インクリメンタル：1、2、3 ... 1024パルス/1回転
SSI：12ビット/1回転
CAN: 0.05°以下
直線性 - アナログ： ±0.3 % f.s.（代表値）
インクリメンタル/SSI/CAN：±1°（代表値）
繰り返し精度 - ±0.1°（代表値）
ハウジング材質 - ステンレススチール EN 1.4404 (AISI 136L)
接続 - コネクタ M12、5ピン
コネクターM12、8ピン
重量 - 約390g（ケーブル含まず）
---
