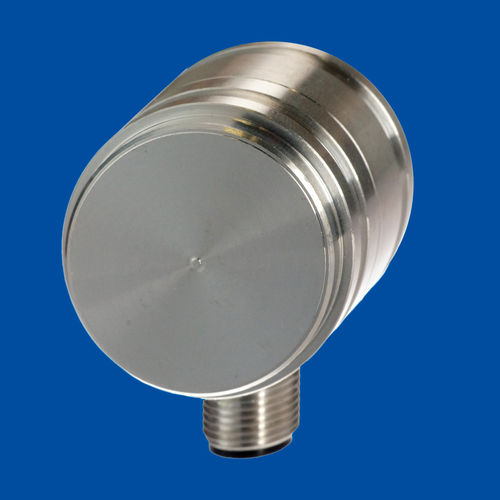

絶対角度エンコーダ posirot® PRAS2 / PRDS2

磁気非接触式アナログ

直径36mmのフラットハウジングに最大360°のアブソリュート磁気角度センサーを搭載 外部位置磁石による非接触式 仕様 出力 - 電圧 0.5 ... 10 V、0.5 ... 4.5 V 電流 4 ... 20 mA、3線式 電圧または電流出力、冗長 インクリメンタルエンコーダ SSI CANopen CANopen冗長 SAE J1939 SAE J1939冗長 測定範囲 - アナログ：0 ...15°～0 ...360°（15°単位で選択可能） インクリメンタル /SSI / CAN: 0 ...360° インクリメンタル：1、2、3 ... 1024パルス/1回転 SSI：12ビット/1回転 CAN: 0.05°以下 直線性 - アナログ： ±0.3 % f.s.（代表値） インクリメンタル/SSI/CAN：±1°（代表値） 繰り返し精度 - ±0.03 %（60～360°）、±0.1 %（15～45°）。 ハウジング材質 - アルミニウム 接続 - コネクタ M12、5ピン コネクタ M12、8ピン ケーブル出力、標準長 2 m 重量 - 約40 g（ケーブル含まず）
