チップセット - MCP
BIOS - AMI SPI 256メガビット
フォームファクター

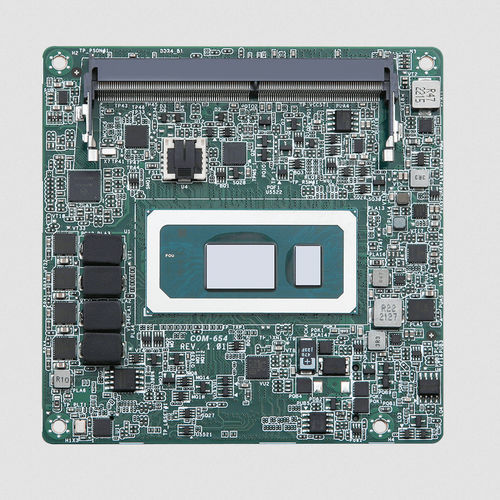

寸法 - COM Express Compact Type 6(3.74インチ x 3.74インチ x 0.52インチ、9.5 cm x 9.5 cm x 1.3 cm)
メモリ
ソケット - 260ピンSO-DIMM x 2
グラフィックス
コントローラー - Intel® Iris® Xe グラフィックス
最大解像度4096x2160@60Hz
ディスプレイポート - DisplayPort 1.4a、DP++対応
最大解像度4096x2304@60Hz
VGA - 最大解像度1920x1200@60Hz
最大解像度4096x2304@60Hz
(オプション)
マルチディスプレイ - クアッドディスプレイ
拡張スロット
PCIe - 1 x PCIe x8 (Gen4) (45W CPU SKUでサポート)
1 x PCIe x4 (Gen4)
4 x PCIe x1 (Gen3)
イーサネット
コントローラ/速度 - COM-654P / COM-654M: Intel® I225LM x 1、10/100/1000/2500 Mbps、AMT/vPro対応
COM-654V: Intel® I225LM x 1、10/100/1000/2500 Mbps対応
フロントI/O
HDMI - DDI1 / 2 HDMI / DPをサポート
DisplayPort - DDI1 / 2サポートHDMI / DP
DDI3はDPをサポート
VGA - 1
LVDS - 1
eDP - 1(オプション)
USB - 4 x USB 3.2 (Gen2)、8 x USB 2.0
COM - 2個のUARTポート
GPIO(Phoenix) - 4 x GPI、4 x GPO
I/O
イーサネット - 2.5ギガビットLAN x 1
ストレージ
SATA - 2 x SATA3 (6Gb/s)
RAID - SATA: Intel® VMD RAID 0/1
PCIe: Intel® VMD RAID 0/1/5/10
ウォッチドッグタイマー
出力 - スーパーI/OからドラッグRESETCON#へ
間隔 - 256セグメント、0、1、2、...255秒
電源要件
入力PWR - ATX: 12V±5%/5Vsb±5
AT: 12V±5
パワーオン - AT/ATX対応
- AT : 電源入力準備完了として直接PWRオン
- ATX : 電源入力準備完了後、ボタンを押してPWRオン
使用環境
動作温度 -20ºC ~ 70ºC
保管温度 - -40ºC ~ 85ºC
動作湿度 - 5% ~ 90
保存湿度 - 5% ~ 90
---
