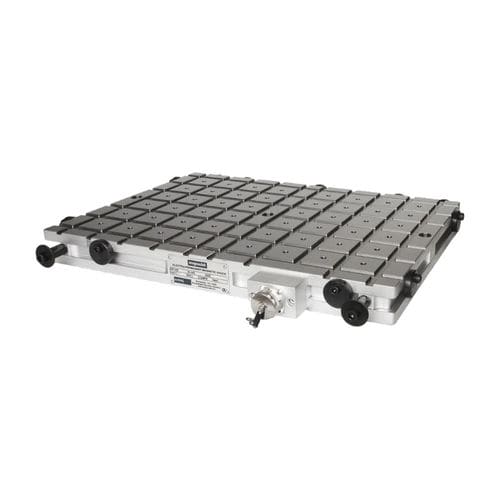

四角柱電永磁気チャック Magnaslot 50 | Magnaslot 75

長方形フライス加工用大型部品用

特許取得済み (EPM) ElectroPermanent Magnetic Chuck は、ソリッドスチール製のトップとスクエアポールテクノロジーにより、フライス加工に最適なクランプソリューションとなっています。 各磁極は、反対側の磁極に囲まれています（チェス模様）。そのため、磁力はX軸とY軸に流れます。磁化と消磁のための電流インパルスは非常に効率的です。 エネルギー効率に優れています。固定式と可動式の磁極延長を使用することにより、未加工や曲がったワークの粗さを補正することができます。また、歪みの発生を防止することができます。 アプリケーション - フライス加工用の大小のワークのクランピング - 振動や歪みのないクランピング - 平面平行度0.02/1000mm以上の加工精度 プロフェッショナルな利点 - ポールエクステンションにより、1つのクランプで全周5面加工と歪みのないクランプが可能。 -> 所定のポール数で、チャックに3本の固定式ポールエクステンションと複数の可動式ポールエクステンションを取り付け、粗加工を行うことができます。加工済みの面をクランプする場合は、固定式ポールエクステンションのみが有効 - セットアップ時間を最小限に抑え、生産性を向上させることができます。 - 振動が少ないため、工具の寿命が長くなり、加工精度が向上します。 - 特許取得のソリッドトップは、高温の切り屑やクーラントに最も強く、放熱にも配慮しています。 オプション - コントローラ、ポールエクステンションはアクセサリをご覧ください。 特徴 ポールサイズ 50 x 50 mm - 粘着力 ≥ 400 kg/極 - 15mmまでの磁場浸透 - 電力を得るためには、少なくとも2つの交互の極が少なくとも部分的に覆われている必要があります。 - より多くの極をカバーするほど、より高い磁気クランプ力を得ることができます。 磁極サイズ 75 x 75 mm - 磁極の大きさ 75 x 75 mm 接着力 ≥ 900 kg/磁極 - 磁界の浸透は24mmまで
