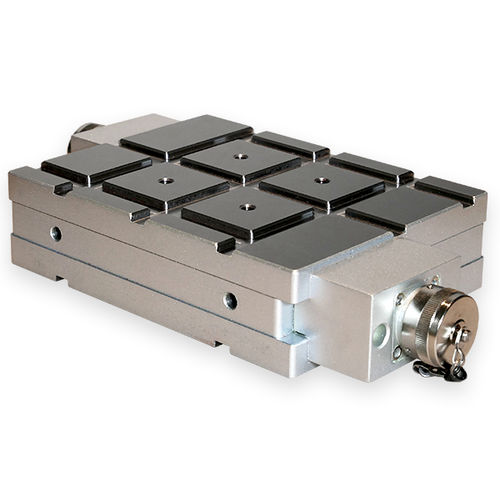

ダブルサイド磁気チャック Doublemag | Triplemag

四角柱電永フライス加工用工作機械用

Doublemagは小さなマグナスロットですが、上部（ワークを保持するため）と下部（機械テーブル上で自身を保持するため）に磁気を帯びています。非常に使い勝手がよく、フレキシブルな使い方ができます。また、複数個を組み合わせて大きなマグネットテーブルにすることで、経済的な大型ワークのクランプも可能です。 トリプルマグはダブルマグと同じですが、底面に追加され別々に切り替えられるマグネットがあり、クランプ前にマシンテーブルや壁面に好きな位置でクランプすることができます。これらのマグネットは2列（DM502またはTM508）または単列（TM505）として製造されます。 用途 - フライス加工のための大きなワークやかさばるワークのクランプ - エッジカットやバリ取りのためのクランピング - シンプルで迅速なワークの固定 - 固定式、可動式のポールエクステンションで凹凸面にも対応 専門的な利点 - セットアップ時間の大幅な短縮 - 簡単で迅速な位置決めとクランプによる5面加工 - ストレス、振動、ねじれを低減し、より良い加工を実現 - 複数のマグネットの柔軟な組み合わせにより、大型ワークの加工が可能 - より良い精度-平面平行度0.01/1000mmに到達可能 - 固定式および可動式ポールエクステンションの利点により、凹凸のあるワーク、曲がったワーク、大きなワークのバランスをとることが可能 特徴 - ポールサイズ 50 × 50 mm - 最大400kg/Polの粘着力 - 支持テーブルが強磁性体で厚さ15mm以上の場合のみ、完全なクランプ力が得られます。 - 磁界の浸透深さは最大12mm。 - 特許取得のソリッドトップは、高温のチップやクーランスに最も強く、熱放散にも配慮しています。
