電流データロガー Trig-Tek™ 260B

圧力温度周波数

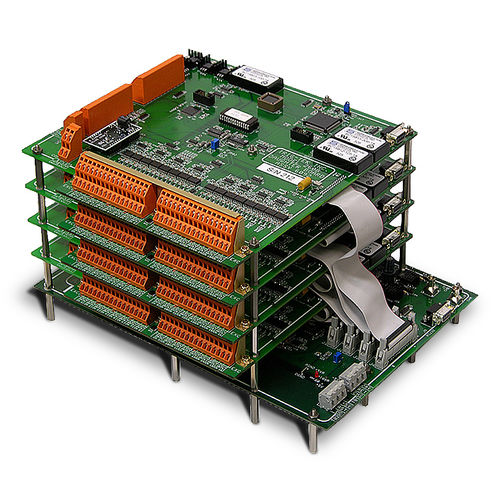

Trig-Tek™ 260B マルチファンクションユニットは、最大で以下の機能を必要とするアプリケーション向けに設計されています。 最大80チャンネルのデジタルI/O、16〜64チャンネルの観測・記録用 の圧力または温度を測定します。 製品情報 260Bは、IP1553シリアルバスに最大4枚のドーターボードを接続するマザーボードで構成されています。各モジュールは、圧力または温度16チャンネル、周波数カウンタ、TTLデジタル入力12チャンネル、TTL出力8チャンネル、電流容量2Aのオープンドレイン出力4チャンネルを備えています。各モジュールは、チャンネルの校正に必要なゼロおよびゲイン係数を保存する不揮発性メモリと、校正用の正確なDC電圧を生成するオンボードD/Aコンバーターを搭載しています。このモジュールには、新しいファームウェアをインストールするためにフラッシュを更新するためのRS232バスが含まれています。4つのモジュールからのシリアルデータは時分割多重化され，アセンブルされた後，60更新/秒の速度でバスに送られる。 主な特徴 - IP1553バス - 64チャンネル（温度 または圧力 - 周波数カウンタ - 48点TTL入力 - TTL出力32点 - オープンドレイン出力16点 - オンボードD/Aコンバータ - 不揮発性メモリ - 60回/秒
