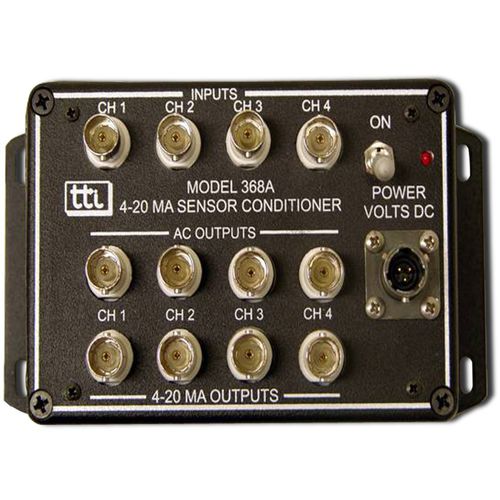

マルチチャンネルシグナルコンディショナー Trig-Tek™ 368A

センサー用

Trig-Tek™ 368Aセンサーコンディショナーは、ICP-からの入力を受け入れるように設計されています。 出力は4～20mAの比例出力です。 製品情報 Trig-Tek™ 368Aは、各チャンネルに調整可能なセンサー「Curr」を「On」または「Off」に選択する内部スイッチを搭載しています。4～20mAの出力電流は、100mV/euセンサーの0～500mVrmsフルスケール（FS）工学単位（eu）に対応します。FSは内部のゲインポテンショメーターで5～50FS euに調整されます。入力と出力はBNCコネクタです。368Aは、約125 mAで20～36 VDCの電源入力があります。一次側電源は信号グランドから500 V絶縁されています。電源は3ピンのPT02A-8-3Pを使用します。コネクタのピンAはプラス電源，Bはリターン，Cはシャーシグランドです。相手側コネクタは PT06A-8-3S-SR です。注文時にオプションでDC10～18Vの電源を供給することができます。 主な特徴 - 4チャンネル - 入力感度100mV/eu - 5～50フルスケール（FS）工学単位（eu）（調整可能） - 2〜5mAセンサーカーブ - 4〜20mA出力 - FS AC出力 - 一次電源絶縁 - BNC入出力 - 20〜36VDC電源
