VXIネットワークカード 1260-164AH

マイクロ波

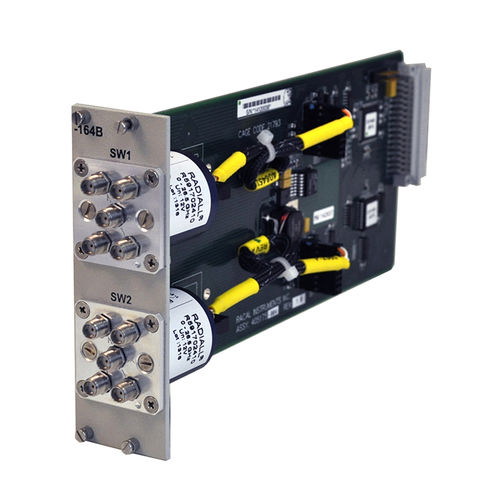

高性能SP4Tマイクロ波スイッチプラグイン Racal Instruments™ 1260-164AH/BHは、2スロットのマイクロ波スイッチ・プラグインです。 Racal Instruments™ 1256スイッチング・メインフレームまたはRacal Instruments™ 1260-100 Adapt-a-Switch™ VXIキャリアで使用することができます。この製品は、高性能、高密度、マイクロ波スイッチング・アプリケーション向けに最適化されています。1260-164AH/BHは、接点への粒子の堆積を最小限に抑えるフリクションレス設計の高品質Radiallリレーを使用しています。 製品情報 Racal Instruments™ 1260-164AH/ BHは、DC - 26.5 GHz電気機械式同軸スイッチカードであり、シングルまたはデュアルSP4Tスイッチとして構成することができます。このカードに使用されているリレーは、1000万サイクル寿命（2500万サイクル標準）の高信頼性と再現性のある動作を実現しています。これは，伝送路の繰返し動作やシステム校正に影響を与える接点への粒子堆積を最小限に抑えた摩擦のない設計によるものです。1260-164AH/BHは、モジュール式のAdapt-a-Switch™シリーズに含まれるマイクロ波スイッチ・カード・ファミリーの一つです。これらのカードは、LXIスイッチ・シャーシやVXIキャリアにインストールすることができ、より大きなスイッチ要件に対応します。このモジュラープラグインカードアプローチは、拡張性のあるシステムアーキテクチャを提供し、カードを追加することでシステム要件の拡大に合わせて簡単に拡張することができます。これらのカードは、他のAdapt-a-Switchシリーズのスイッチカードと組み合わせて、完全なATEスイッチシステムソリューションにすることができます。交換が必要な場合、リレーは5分以内に交換することができます。これにより、システムのアップタイムを最大化し、フィールドでのアップグレードを容易にします。ユーザー接続は、プラグインのフロントパネルにあるリレーSMAコネクターに直接行います。
