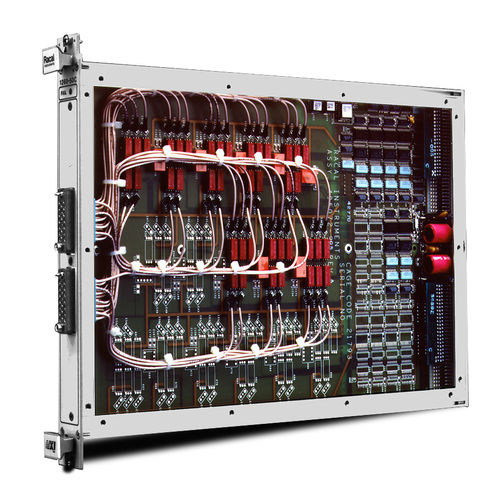

モジュール多重化装置 1260-50C

高帯域幅

Racal Instruments™ 1260-50は、最大でワイドバンド信号のスイッチングに最適です。 200MHzです。ファンクション/パルスジェネレーター、ユニバーサルカウンター/タイマー、オシロスコープなど、高周波や高速のパルス信号が切り替わる機器での使用を想定しています。 製品情報 1260-50Cは8個の1x4 10Wマルチプレクサ、1260-50Dは16個の1x4 50Ωマルチプレクサから構成されています。これらのマルチプレクサは双方向性で、ソフトウェアで再構成可能です。このため、再構成が容易で、モジュールを分解する必要がありません。同軸コネクタのハウジング（シェル）は、1260-50C/Dに付属しています。コネクターピンは別途購入する必要があります。本モジュールに対応したケーブル一体型の同軸ピンもご用意しています。同軸ケーブルは、1GHzの帯域幅までテスト済みで、両端に同軸ピンが付いた2フィート、6フィート、12フィートの長さがあります。リレーコイル電流をモニターし、ユーザーが選択可能な信頼性チェックを行うことで、プロパー・リレーの動作をより確実にすることができます。1260-50は、Racal Instruments™のOption 01メッセージ・ベース・インターフェース、またはOption 01Tメッセージ・ベースおよびレジスタ・ベース・インターフェースで制御され、それぞれのデータ・シートで詳しく説明されています。データ・シートで説明されているすべての1260の制御機能は、このモジュールで利用できます。 主な特徴 - として構成可能な1260-50C。 - 1x4×8個 - フォー 1x9 - ツー 1x19 - 1本 1x39 - として構成可能な1260-50D。 - 1x4×16個 - エイト 1x9 - フォー 1x19 - 1x39を2本 - ワン 1x79 - クロストークとアイソレーションに優れた200MHz帯域幅 - ソフトウェアで設定可能 - 同軸インターフェース
