リレー整流モジュール 1260-58

デジタルRF高速

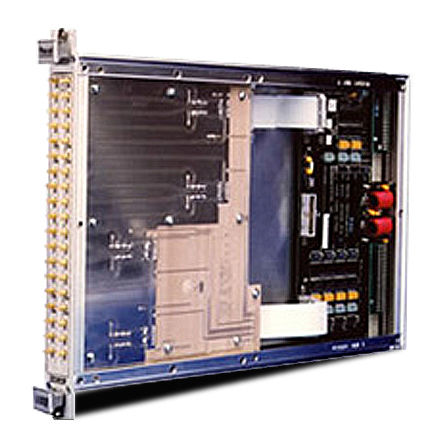

Racal Instruments™ 1260-58は、4つの1x8を搭載した高密度スイッチモジュールです。 同軸ツリー高周波、50 Ω信号用に設計されており、ATE環境または最新の通信システムにおけるソースまたは測定信号のスイッチングに最適です。 製品情報 1260-58は、ファンクション/パルスジェネレータ、ユニバーサルタイマー/カウンター、オシロスコープ、高速デジタルテストユニット、その他高周波や速い立ち上がり時間を伴う機器での使用を意図しています。このスイッチモジュールは，1GHzを超える帯域幅を持ち，優れたAC耐性を有しています。すべてのリレーは双方向性であり、入出力を交換することでさまざまな試験要求に対応することができます。大型のスイッチングシステムは、インターフェイスの簡単なSMBコネクタの外部ジャンパを使用して構成することができます。この方法は、大型のマルチプレクサや大型のマトリックスを構成することができます。MATURE 1260-58は、1260シリーズのモジュールと通信するために、ラカルインスツルメンツ社のオプション01Tが必要です。このオプションは、使いやすいメッセージ・ベースの操作と、最高速度のためのレジスタ・ベースの操作を提供します。1260シリーズは、Microsoft Win32®アプリケーション・プログラミング・インタフェースに基づくフレームワークのVXIplug&playをサポートしており、LabWindows™/CVIおよびLabVIEW™用のドライバが含まれています。 主な特徴 - 1x8同軸ツリー×4本 - 1GHzの帯域幅 - 優れたクロストーク特性、アイソレーション特性 - シングルスロット、Cサイズ、VXIbusモジュール - 高品質な50 Ω SMB同軸インターフェースコネクタを採用 - ATEシステムにおける高周波信号のスイッチングに最適
