基板多重化装置 1260-134

ビデオ通信用途マルチチャンネル

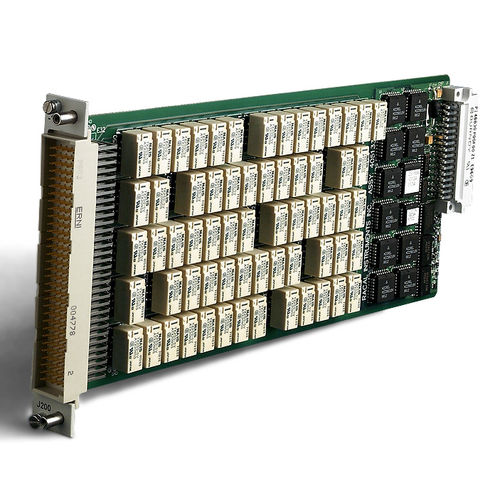

高密度マルチプレクサ・プラグイン Racal Instruments™ 1260-134は、16チャネル、1x4、2線式スキャナ/コントローラです。 マルチプレクサースイッチカードは、Racal Instruments™ 1260-100またはRacal Instruments™ 1260-100のどちらかで使用することができます。 1260-101 Adapt-a-Switch™ VXIキャリアーまたはRacal Instruments™ 1256 GPIB/ イーサネットスイッチングメインフレーム 製品情報 1260-134は、オーディオ、ビデオ、テレコム、または汎用信号のスイッチング・アプリケーションに最適な製品です。各1x4マルチプレクサは独立して制御され、ユーザーは、任意の組み合わせのチャネルを共通ポートに接続することができます。この構成では、MUXごとに最大4つの同一出力が提供され、最大2Aの電流容量が得られます。2つの1x4セルを使用することにより、4線式1x4も実現可能です。1260-134は、1260-100または1256にフロントパネルから簡単に直接取り付けることができます。1260-134のリレーはすべて電気機械式なので、すべての入力／出力はシステムのテスト要件に合わせて相互変更可能です。インターフェースコネクターは付属していませんので、別途注文してください。ラカル社のOption-01Tインターフェース（VXI用）は、レジスタ・ベースまたはメッセージ・ベースのコマンドを使用して1260-134を制御します。1256（GPIB/イーサネット用）は、メッセージ・ベースの操作をサポートしています。製品の仕様や、インクルード、エクスクルード、スキャン・リスト、ユーザー定義パス名、リセット状態などの機能についての詳細は、Option-01T/1256の資料を参照してください。Adapt-a-Switch™シリーズには、LabWindows™/CVIおよびLabVIEW™用ドライバなど、Microsoft Win32®アプリケーション・プログラミング・インタフェースに基づくフレームワーク用のVXIplug&playのサポートが含まれています。
