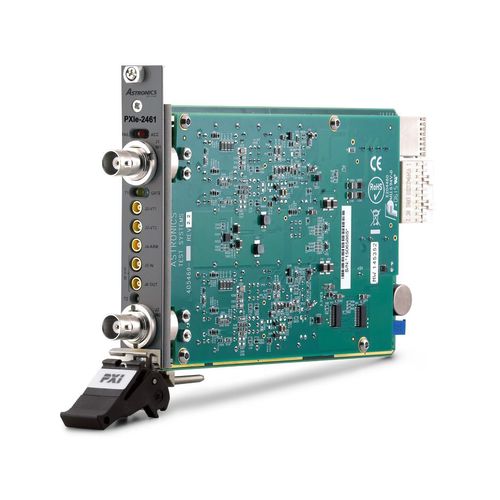

パルスカウンター PXIe-2461

時間サイクル電子式

Astronics Test Systems PXIe-2461 PXIは、高性能な2チャンネルです。 235 MHz ユニバーサルカウンタ/タイマ。 PXI Expressのペリファルスロットまたはハイブリッドスロットを1つ占有し、周波数と時間を計測します。 インターバル/カウンタ（FTIC）は、11の使いやすい自動測定機能を備えています。 位相、パルス、ピーク、立ち上がり/立ち下がり時間、タイムインターバル、レシオ測定など、すべてにおいて極めて高い分解能を実現しています。 製品情報 簡単な説明 PXIe-2461は、12種類の自動計測機能を備えた高性能なユニバーサルカウンタ/タイマです。 - 周波数（ダイレクトまたはレシオ）および周期 - 時間間隔(通常および遅延) - 立ち上がりと立ち下がりの時間 - パルス幅（正または負） - デューティサイクルと位相 - 積算（手動、パルスまたはサイクルによる） - DVM（MAX、MIN、DC電圧） 高いグラニュラリティでの測定 PXIe-2461カウンタは、最大235 MHzの周波数を、1秒間に最大9桁の分解能で測定します。1 nsのシングルショット分解能と100 psの分解能で時間間隔をキャプチャし、平均化を有効にすることができます。 柔軟なヒステリシス PXIe-2461は、ノイズ耐性向上のため、低と高の両方のヒステリシス設定を持っています。工場出荷時のヒステリシス設定は、ヒステリシス校正ツールを使用して、システム要件に合わせてプログラムすることもできます。 測定タイムアウト 入力信号がない場合、測定タイムアウトを設定することで、システム性能を最適化することができます。 主な機能 - 9桁の分解能で高精度なタイミング測定が可能 - ピーク信号を含む自動測定機能によるテストの自動化 - 主な仕様は以下の通りです。 - 235MHzの周波数測定 - 9桁/秒の分解能 - 1 nsの時間間隔分解能（平均化で100 ps）
