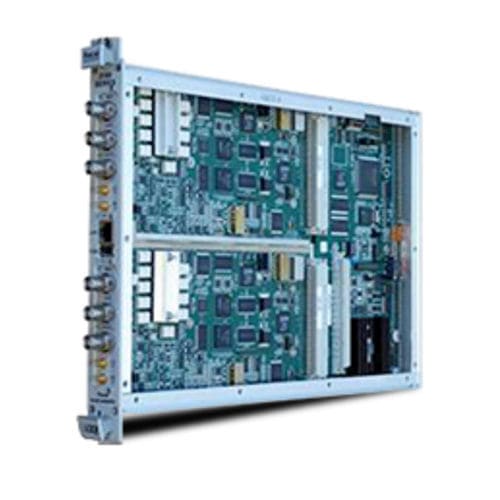

ダイレクトデジタルシンセサイザー 3100M

PLL（位相同期回路）周波数

アストロニクス・テスト・システムズ 3100M ウェーブフォーム・シンセサイザー・シリーズは、以下の特徴を備えています。 300MS/sの波形生成性能、汎用性、コンパクトさを兼ね備えています。 シングルスロット VXIbus フォーマット 3100M は、現場で実証された理想的な測定器の大幅な改良版です。 VXIテストスティミュラス生成好評の 3152A プリサイスの 1 つまたは 2 つを置き換えます。 この波形シンセサイザーは、多くの軍用および民間企業で標準的に使用されています。 のテストプラットフォームです。 製品情報 互換モード 3100Mのデフォルトは最高性能の動作モードですが、PLL、PM、シーケンスモード、トリガ遅延、マルチモジュール同期を含むすべてのモードにおいて、3151A+または3152Aと同じように動作するように設定することができます（ただし、これらに限定されるものではありません）。3100M は、3152A とは異なるフロントパネル・インターフェースを提供します。レガシー設計の場合は、3151Bおよび3152Bモデルの資料を参照してください。 変調モード 3100Mでは、AM、FM、PM、FSK、PSK、ASK、周波数ホッピング、振幅ホッピング、3D変調（AM、FM、PMの組み合わせ）、パルス幅変調（PWM）の10種類の変調方式で最大100MHzまでの搬送波の変調が可能です。変調源はPM（3Dモードでは外部または内部）を除きすべて内部で、サイン、スクエア、トライアングル、ランプ、任意（場合により）の各変調源があります。PWMは付属の波形作成ソフトで生成し、測定器にダウンロードする。 周波数 スイープ 3100Mは、最大100MHzまでの任意の2つの周波数間で正弦波（現在はDirect Digital SynthesisまたはDDSを使用）、方形波、三角波をスイープします。スイープは、上方または下方、線形または対数で実行されます。
