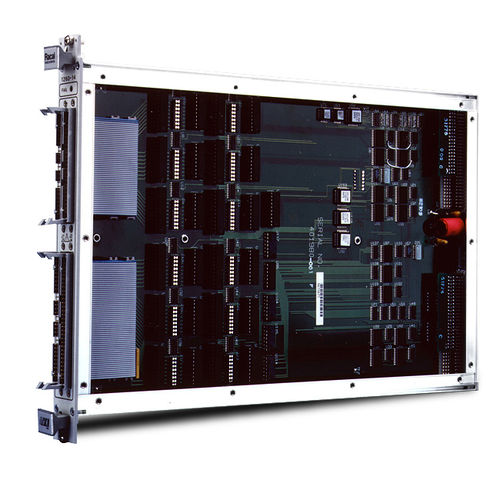

デジタル入出カード 1260-14

TTLマルチチャンネルVXI

Astronics 1260-14 Digital I/O Switch Cardは、96のオープンコレクタ・チャネルを8ビットずつ12グループに分けて提供します。オープン・コレクタ・バージョンでは、各独立したグループは、最大32VDCまでの個別の内部または外部プルアップ電源を利用することができます。 各チャンネルは、入力または出力として構成され、非同期モードで個別に制御することも、他のチャンネルと同期させることも可能です。 製品情報 VXIプラットフォームに対応したスイッチ製品で、以前はRacal Instrumentsのブランド名で販売されていたものです。 1260-14は、同期I/Oトランザクションの制御用に2線式ハンドシェーク・モードが利用可能です。各ハンドシェークラインは、アクティブハイまたはアクティブローにプログラムすることができ、ユーザー信号との柔軟なインタフェースを提供します。 主な特徴 *TTL、CMOS、オープンコレクタの入出力96チャンネルを搭載 *1チャンネルあたり最大32V駆動、最大200mAシンク *2線式プログラマブルハンドシェイク *同期、非同期、および混合動作モード *1kHz データレート
