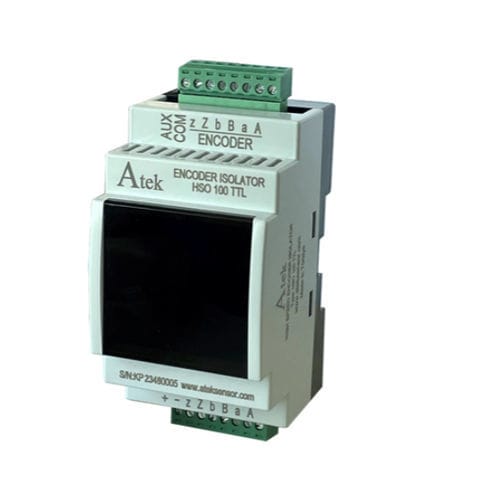

光学アイソレーター HSO

信号電圧電流

エンコーダ信号とPLC、サーボドライバ、その他の入力装置との間に光学的絶縁を提供 エンコーダの信号電圧をレシーバ入力に合わせて変更可能 非差動出力（A、B、Z）を差動出力（A、B、Z、A/、B/、Z/）に変換 差動出力（A、B、Z、A/、B/、Z/）を非差動出力（A、B、Z）に変換 オープンコレクタ出力を差動または非差動出力に変換 DINレールシステムでパネルに簡単に取り付け可能 インクリメンタルエンコーダと受信装置間の汎用インターフェース；非差動信号を差動に、差動信号を非差動に変換する機能；ノイズ信号のクリーニング；受信装置に応じてエンコーダ信号電圧を調整；DINレールシステム 一般機能 ノイズ信号の除去 長いケーブル距離のリピーターとして使用可能 エンコーダやサーボドライブのエンコーダ信号入出力に最適 マルカ Atek 技術的特徴 -> アイソレータ出力タイプ A、B、Z、A/、B/、Z/ 直交出力 アイソレータ入力タイプ/エンコーダ信号出力タイプ 差動ラインドライバ 非差動（シングルエンド）ラインドライバ 非差動（シングルエンド）オープンコレクタ アイソレータ信号入力電圧 / エンコーダ信号出力電圧 - 5～30 VDC (TTL、RS422) 5～30VDC（TTL、RS422、ラインドライバ） アイソレータ周波数応答 最大1Mhz アイソレータ電源電圧 6-24VDC アイソレータ供給電流 75 mA アイソレータ出力電圧オプション TTL：DC5V差動ラインドライバ出力、電源電圧に依存しない VDC：5～24VDC差動ラインドライバ出力、電源電圧-0.7V出力電圧 *注文時に指定が必要 保護レベル 逆極性保護
