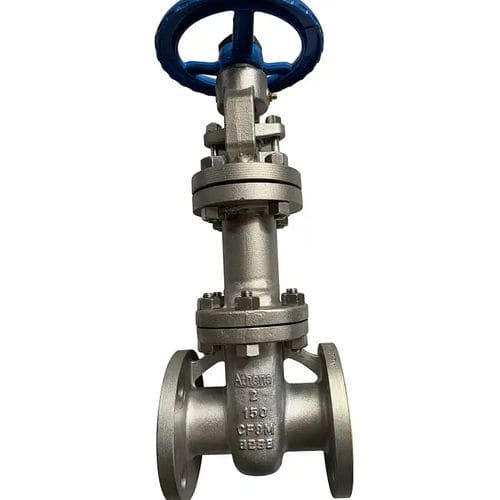

ゲートバルブ

空圧式手動ハンドル付き遮断

- バルブはボンネットと弁軸の両方に溶接されています。 - ベローゲートバルブには多数の凸部があり、弁軸の動きによって凸部が圧縮または膨張します。(科学的に言えば、ベローはバルブが開いているときに圧縮され、バルブが閉じているときに膨張します）。バルブ本体を適切に取り付けることが重要です。 - ベローは2つの異なる方法でバルブにシールすることができます。 まず、ベローは上部をバルブステムに、下部をバルブボディに溶接することができます。この場合、プロセス流体はベロー内に収容されます。 第二の方法は、ベローを下部のバルブステムと上部のバルブボディに溶接する方法です。この場合、プロセス流体はバルブボンネットとベローの間の環状領域に収容されます（外側からゲートバルブベローシールタイプです）。 - ベローは重要な部品で、ベローシールバルブの心臓部を形成しています。ベローのねじれを避けるため、バルブはステムを直線運動のみにする必要があります。これはバルブボンネットのヨーク部分にいわゆるスリーブナットを使用することで実現できます。 - このスリーブナットにハンドホイールが取り付けられ、ハンドホイールの回転運動がバルブステムの直線運動に効果的に変換されます。
