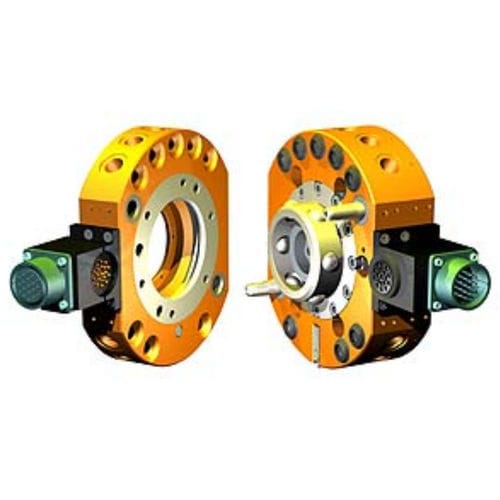

ロボット用工具交換装置 QC-110

自動

-優れた強度対重量比。 -ノータッチロック技術により、ロック時に最大3.0mmまでプレートを離すことができます。 -特許取得のフェールセーフ・ロック機構設計により、ピストンに作用する力が小さくなっています。 -ピストン径が大きく、ボールが外側に移動するため、モーメント容量が増加します。 -すべてのロック部品はRc58ステンレス鋼製です。 -内部ロック/アンロックセンシングにより、スタック高さを低減。 -SIPは必要ありません。 -DeviceNet電気モジュールに対応。 -125mmのボルトサークルに直接ボルト止め。 -他のボルトサークル用にインターフェイス・プレートが利用可能。 -Ready-to-LockセンサーはDeviceNetに標準装備されています。その他の用途には別途注文可能。 推奨可搬重量： - 330 lb ロック力 @ 80 psi (5.5 bar): - 2700 lb 静的モーメント容量 (X & Y): - 6940 lbf-in 静的モーメント容量 (Z): - 6940 lbf-in（静的モーメント容量 位置の反復性 - (X、Y、および Z): - 0.0006インチ 重量 - 連結時： - 13 lb マスター重量: - 8 lb ツール重量: - 5 lb 6 bar（87psi）でロックする前のマスターとツール・プレート間の最大距離。 - 0.12 in 空気圧パススルー・ポート（数量） サイズ： - 標準のQC-110は（8）3/8 NPT、G14は（8）G 1/4 (BSPP)を備えています。
