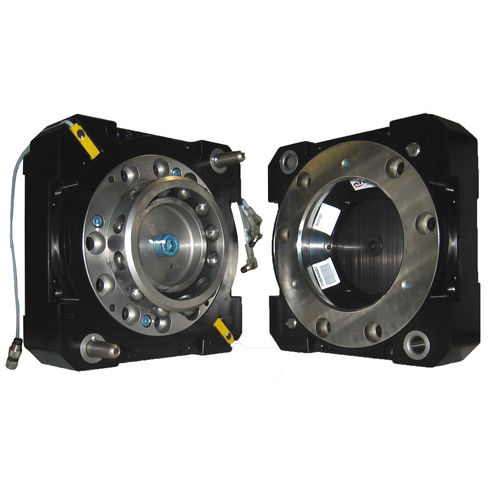

ロボット用工具交換装置 QC-213

自動

-モジュール構造。高出力、クーラント、サーボ、DeviceNet、ディスクリート信号の各機能をモジュール化し、メンテナンスを容易にすることで、お客様の共通化、フレキシビリティを向上させます。 -非常に高いモーメント容量と強度。QC-213は、QC-210シリーズツールチェンジャーと同じ実績あるロック機構を使用しており、ロボット負荷仕様200kgを超えます。 -内部配線：QC-213は内部配線されています。バルブとDeviceNetモジュールを簡単に追加・削除することができます。 -イージー・ドレスモジュールは、電気、空気圧、水のポートをインラインで配置するように設計されています。ツールチェンジャーでモジュールを並べ替えることで、ドレスのニーズに対応することができます。 -軽量化・小型化信頼性や性能を低下させることなく、重量とサイズを可能な限り小さくしています。 -図面を参照してください。 推奨されるペイロード制限： - 660 lb ロック力 @ 80 psi (5.5 bar): - 7000 lb 静的モーメント容量 (X & Y): - 24000 lbf-in 静的モーメント容量（Z）: - 24000 lbf-in。 - 20000 lbf・in 位置の反復性 - (X, Y, & Z): - 0.0006インチ 重量 - 連結時: - 27.8 lb マスター重量: - 18.4 lb ツール重量: - 9.4 lb 6 bar（87psi）でロックする前のマスターとツールのプレート間の最大距離。 - 0.1 インチ
