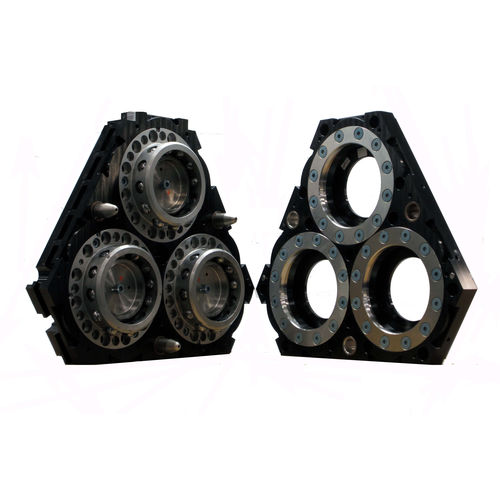

ロボット用工具交換装置 QC-1510

自動

-モジュール構造。高出力、冷却水、サーボ、制御、信号モジュール、ディスクリート信号機能を独立したモジュールとして構築し、メンテナンスを容易にすることで、お客様の共通化、柔軟性を高めます。 -非常に高い可搬質量とモーメント容量。QC-1510は、QC-510のロック機構を3つ使用し、強度と実証された信頼性を実現しています。 -内部配線：内部配線が可能です。バルブとDeviceNetの統合オプションをサポートし、バルブの追加や取り外しを容易にします。 -ロック時のスタック高さ 5.146.2 mm (756 インチ) (必要なインターフェイス・プレートは含まず)。 -統合されたロックとアンロックセンシングが可能。 推奨可搬重量： - 9000 lb ロック力 @ 80 psi (5.5 bar)。 - 42000 lb 静的モーメント容量 (X & Y): - 144000 lbf・in 静的モーメント容量（Z）: - 123000 lbf-in。 - 123000 lbf・in 重量 - 連結時: - 194 lb マスター重量： - 133 lb ツール重量: - 61 lb 6 bar（87psi）でロックする前のマスターとツールのプレート間の最大距離。 - 0.065 インチ
