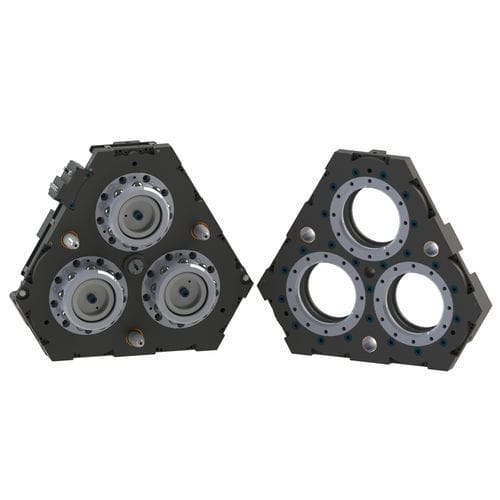

ロボット用工具交換装置 QC-1310

自動

-モジュール構造。高出力、クーラント、サーボ、フィールドバス、ディスクリート信号の各機能を独立したモジュールとして構築し、メンテナンスを容易にすることで、お客様の共通化、柔軟性を高めます。 -極めて高いモーメント容量と強度QC-1310は、QC-310シリーズのツールチェンジャーと同じ実績のあるロック機構を採用しており、2300kgのロボット荷重仕様を超えています。 -内部配線が可能です。バルブと制御モジュールの統合をサポートし、モジュールの追加と削除を容易にします。 -ロック時のスタック高さ 5.20インチ (132.2 mm) (必要なインターフェースプレートは含まれません)。 -統合されたロックとアンロックセンシングが可能です。 推奨可搬質量： - 6600 lb ロック力 @ 80 psi (5.5 bar): - 26000 lb 静的モーメント容量 (X & Y): - 97500 lbf・in 静的モーメント容量 (Z): - 111000 lbf・in 位置の繰り返し精度 - (X, Y, & Z): - 0.0006インチ 重量 - 連結時: - 142 lb マスター重量: - 95 lb ツール重量: - 47 lb 6 bar（87psi）でロックする前のマスターとツール・プレート間の最大距離。 - 0.065 in
