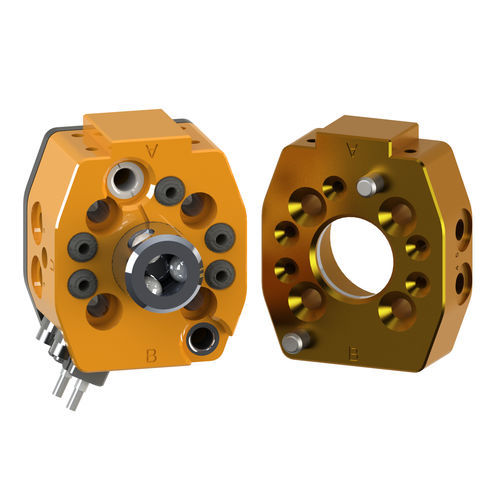

ロボット用工具交換装置 QC-7

自動

-可搬重量16kgの小型・軽量オートツールチェンジャー。 -特許取得のフェイルセーフロック機構により、マスターとツールを確実に接続。 -ISO 9409-1-31.5-4-M5ロボット手首に直接取り付け、スタック高さを最小化。 -ロック/アンロックセンサを内蔵し、ステータスを伝達。SIPは必要ありません。 -オプションのツールスタンドフックにより、ツール交換時の保管に便利。 -下流ツールへの信頼性の高い供給を可能にする統合空気圧パススルー。 -No-Touch Locking™ は、0.06 インチ (1.5 mm) のピックアップギャップを克服し、ロボットのティーチングを容易にします。 -QCツールの空気圧ポートは、ラジアルまたはアキシャルパススルーに設定可能。 -軽量で経済的なツール収納のためのスロット付きツールもあります。 -4mm（5/32インチ）チューブ用のロック/アンロック・エアフィッティングが付属しています。 推奨可搬重量：35 lb ロック力 @ 80 psi (5.5 bar):220 lb 静的モーメント容量 (X & Y): 180 lbf-in 静的モーメント容量 (Z):110 lbf・in 位置の反復性 - (X, Y, & Z): 0.0004インチ 重量-結合されたとき。 0.62ポンド マスターウェイト：0.44 lb ツール重量：0.18 lb 6 bar（87psi）でロックする前のマスターとツールのプレート間の最大距離。 - 0.06 in 空気圧パススルー・ポート（数量） サイズ： - (5) M5または#10-32
