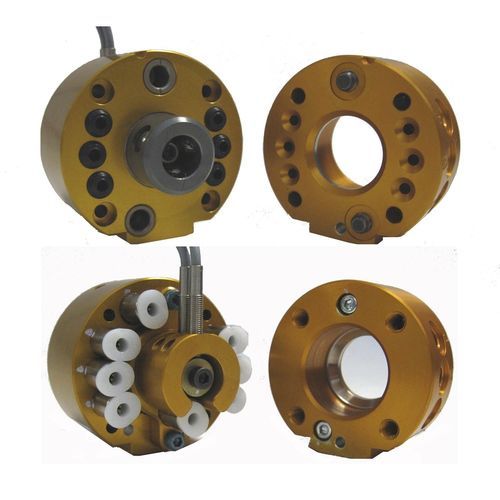

ロボット用工具交換装置 QC-11 Hollow-Wrist

自動

-QC-11 ホローリストマスターは、1/8インチチューブ継手による6つのアキシャルエアパススルーポートを備えています。 -アキシャルエアーポートは、直接中空リ ストに接続され、信頼性を高めます。 -中空リストマスターは標準的なツール側と嵌合します。 -ノータッチロック技術により、ロック時に0.06インチ（1.5mm）までのプレート離れが可能。 -特許取得のフェールセーフロック機構により、ピストンに作用する力が小さくなっています。 -軽量・小型で、強度の高いロック機構を採用。 -ピストン径が大きく、ボールが外側に移動するため、モーメント容量が大きくなります。 -すべてのロック部品はRc58ステンレス鋼製です。 -空気圧パススルー・ポートに長寿命のブッシングを採用。 -オプションのロック/アンロックセンサーを装備。 推奨可搬質量： - 35 lb ロック力 @ 80 psi (5.5 bar): - 240 lb 静的モーメント容量 (X & Y): - 180 lbf・in 静的モーメント容量（Z）: - 110 lbf-in。 - 110 lbf-in（静的モーメント容量 位置の反復性 - (X、Y、および Z): - 0.0004インチ 重量 - 連結時: - 0.83 lb マスター重量: - 0.65 lb ツール重量: - 0.18 lb 6 bar（87psi）でロックする前のマスターとツールのプレート間の最大距離。 - 0.06 インチ 空気圧パススルー・ポート（個数） サイズ： - 図面を参照してください。
