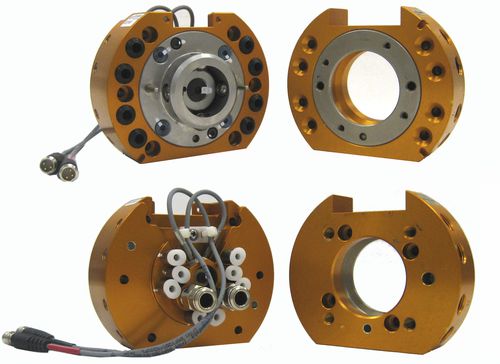

ロボット用工具交換装置 QC-21 Hollow Wrist

自動

-QC-21 ホローリストマスターは、1/8インチ管継手付き6個と1/4インチ管継手付き2個の計8個の軸流空気導入ポートを備えています。 -アキシャルエアーポートは、直接中空リ ストに接続され、信頼性を高めます。 -中空リストマスターは、1/8NPTポートを備えた標準的なツール側と組み合わされます。 -ノータッチロック技術により、ロック時に0.08インチ（2.0mm）までのプレート分離が可能です。 -特許取得済みのフェールセーフ・ロック機構設計により、ピストンに作用する力は小さくなっています。 -ピストン径が大きく、ボールが外側に移動するため、モーメント容量が増加します。 -すべてのロック部品はRc58ステンレス鋼で作られています。 -空気圧パススルー・ポートに長寿命のブッシングを採用。 -オプションのロック/アンロックセンサーを装備。 -オプションのユーティリティ・モジュールを取り付けるための2つのフラット。 推奨可搬質量： - 55 lb ロック力 @ 80 psi (5.5 bar): - 520 lb 静的モーメント容量 (X & Y): - 500 lbf・インチ 静的モーメント容量 (Z): - 690 lbf・in 位置の反復性 - (X、Y、および Z)。 - 0.0006インチ 重量 - 連結時: - 2.25 lb マスター重量: - 1.55 lb ツール重量: - 0.7 lb 6 bar（87psi）でロックする前のマスターとツールのプレート間の最大距離。 - 0.08 in
