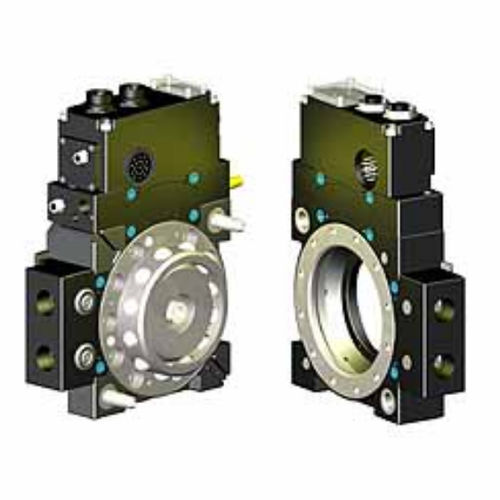

ロボット用工具交換装置 QC-210

自動

-モジュール構造。高出力、クーラント、サーボ、DeviceNet、ディスクリート信号の各機能をモジュール化し、メンテナンスを容易にすることで、お客様の共通化、フレキシビリティを向上させます。 -非常に高いモーメント容量と強度を誇ります。QC-210は、QC-200シリーズツールチェンジャーと同じ実績あるロック機構を使用しており、200kgのロボット負荷仕様を超えています。 -内部配線：QC-210は内部配線されています。バルブとDeviceNetモジュールを簡単に追加・削除することができます。 -イージー・ドレスモジュールは、電気、空気圧、水のポートをインラインで配置するように設計されています。ツールチェンジャーでモジュールを並べ替えることで、ドレスのニーズに対応することができます。 -軽量化・小型化信頼性や性能を損なうことなく、重量とサイズを最小限に抑えています。 -ほとんどの200kg級ロボットに直接取り付けられます。125mmのISOマウントパターンをサポートし、スタック高さは103mmです。 推奨されるペイロードの制限： - 660 lb ロック力 @ 80 psi (5.5 bar): - 7000 lb 静的モーメント容量 (X & Y): - 24000 lbf・in 静的モーメント容量（Z）: - 24000 lbf-in。 - 20000 lbf・in 位置の反復性 - (X, Y, & Z): - 0.0006インチ 重量 - 連結時: - 17.4 lb マスター重量: - 11.6 lb ツール重量: - 5.85 lb 6 bar（87psi）でロックする前のマスターとツールのプレート間の最大距離。 - 0.0787インチ
