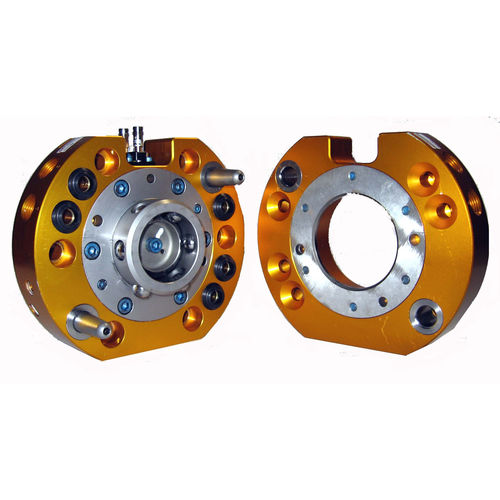

ロボット用工具交換装置 QC-76

自動カム

-軽量かつ高強度なデザイン。 -ノータッチロッキング技術により、ロック時に最大2.0mmまでプレートを離すことが可能。 -特許取得のフェールセーフ・ロック機構設計により、ピストンに作用する力が小さくなっています。 -(ツールチェンジャーに空気または真空を供給するための接続口が5つあります。 -(ツールチェンジャーに空気圧を供給するために、2つの接続口があります。 -ピストンとカムのロック／アンロック位置を確認するために、マスタプレート本体に近接センサーを内蔵しています。センサは、付属のセンサケーブルを介してロック/アンロック信号を出力します。 -(2) 信号、液体・空気、電力など、さまざまなユーティリティの通過をサポートするJ16パターンモジュールをマウントするためのフラットが用意されています。その他のモジュールは、アダプタープレートを使用して取り付けることができます。 推奨可搬質量： - 220 lb ロック力 @ 80 psi (5.5 bar): - 2600 lb 静的モーメント容量（X & Y）: - 4800 lbf・in 静的モーメント容量 (Z): - 6200 lbf・in 位置の繰り返し精度 - (X、Y、およびZ): - 0.0006インチ 重量 - 連結時： - 8.1 lb マスター重量: - 4.95 lb ツール重量: - 3.15 lb 6 bar（87psi）でロックする前のマスターとツールのプレート間の最大距離。 - 0.08 インチ 空気圧パススルー・ポート（数量） サイズ： - (5) 3/8 NPT; Rc 3/8 (BSPT)
