ロボット用工具交換装置 QC-1210
自動

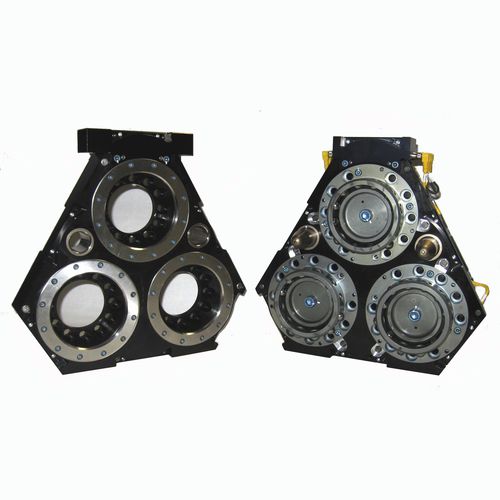

ロボット用工具交換装置 - QC-1210 - ATI Industrial Automation - 自動
ロボット用工具交換装置 - QC-1210 - ATI Industrial Automation - 自動
ロボット用工具交換装置 - QC-1210 - ATI Industrial Automation - 自動 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

応用
ロボット用
タイプ
自動

詳細

-モジュール構造。高出力、クーラント、サーボ、DeviceNet、ディスクリート信号の各機能をモジュール化し、メンテナンスを容易にすることで、お客様の共通化、フレキシビリティを向上させます。 -極めて高いモーメント容量と強度QC-1210は、QC-210シリーズのツールチェンジャーと同じ実績あるロック機構を採用しており、ロボット負荷仕様1350kgを上回ります。 -内部配線:QC-1210は内部配線されています。バルブとDeviceNetの統合オプションをサポートし、バルブとDeviceNetモジュールの追加と削除を容易にします。 -イージー・ドレスモジュールは、電気、空気圧、水のポートをインラインで配置するように設計されています。ツールチェンジャーでモジュールを並べ替えることで、ドレスのニーズに対応することができます。 -軽量化・小型化信頼性や性能を損なうことなく、重量やサイズを最小限に抑えています。 -ロボットアダプタープレート200mmから315mmまでの取り付けパターンが可能です。 -ロック時スタック高さ 4.81インチ(122.2mm)(必要なインターフェイスプレートは含まず) 推奨可搬質量: - 2980 lb ロック力 @ 80 psi (5.5 bar): - 21000 lb 静的モーメント容量(X & Y): - 48000 lbf・in 静的モーメント容量(Z): - 48000 lbf-in。 - 48000 lbf・in 位置の反復性 - (X、Y、およびZ): - 0.0006インチ 重量 - 連結時: - 61.2 lb マスター重量: - 39.1 lb ツール重量: - 22.2 lb 6 bar(87psi)でロックする前のマスターとツールのプレート間の最大距離。 - 0.04 in

---

ビデオ
