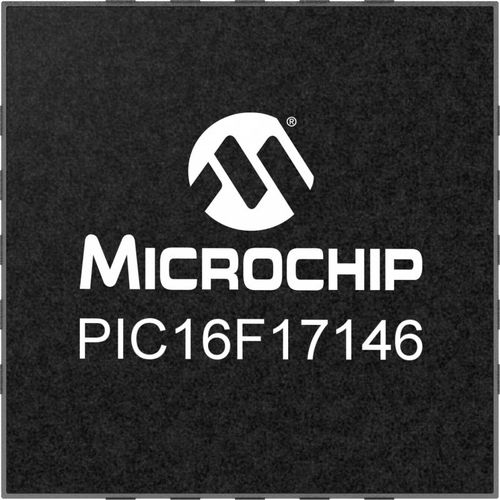

8ビットマイクロコントローラー PIC16F171 series

低出力アナログ

PIC16F17146マイクロコントローラ（MCU）ファミリは、低コストのセンサ・アプリケーションを作成するためのアナログに特化したペリフェラルの完全なスイートを備えています。オペアンプと12ビット差動ADCC（Analog-to-Digital Converter with Computation：演算機能付きアナログ・デジタル・コンバータ）を内蔵したこのファミリは、設計に必要な外付け部品の数を減らしながら、アナログ・プロジェクトに焦点を当てます。これらの機能豊富なデバイスには、16ビット・パルス幅変調器（PWM）、2つの8ビット・デジタル・アナログ・コンバータ（DAC）、低消費電力モードも含まれており、高分解能を必要とする低コストでエネルギー効率の高いアナログ・センサ・アプリケーションに適しています。8～40ピンのパッケージと多様なメモリ・オプションで提供されるこれらの小型MCUは、医療、ホーム・オートメーション、産業プロセス制御、自動車、モノのインターネット（IoT）アプリケーションに最適です。要求の低いアナログ・アプリケーションで同レベルの性能が必要な場合は、PIC16F18176 MCUファミリが優れたソリューションとなります。 主な特長 12ビットADCC 1個の汎用オペアンプ 2個のキャプチャ/コンペア/PWM（CCP） 2つの16ビットPWM（デュアル出力 2個の8ビットDAC（1×内部、1×外部/バッファ付き 2個のアナログ・コンパレータ 4つのコンフィギュラブル・ロジック・セル（CLC） フラッシュ巡回冗長検査（CRC） 数値制御発振器（NCO）1個 相補波形発生器（CWG）1個 ゼロクロス検出（ZCD） LINサポート付きEUSART×2 2つのマスター同期シリアル・ポート（MSSP）（I2CまたはSPI） タイマ0/1/2（16ビット×1、16ビット×2、8ビット×1）
