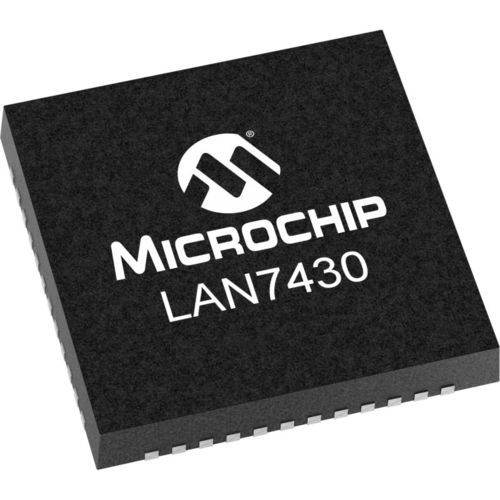

プログラム可能マイクロチップ LAN7430

MicrochipのLAN7430はPCIe 3.1（2.5GT/s）-ギガビットイーサネット ブリッジで、超高性能でコスト効率に優れたPCIe-イーサネット接続ソリューションを提供します。LAN7430は、イーサネットPHY、PCIe PHY、PCIeエンドポイントコントローラ、イーサネットMAC、統合OTP、JTAG TAP、EEPROMコントローラを内蔵しています。このデバイスは、10BASE-T、100BASE-TX、1000BASE-Tイーサネットをサポートし、オートネゴシエーション、自動極性補正、HP Auto-MDIX†をサポートし、IEEE 802.3/802.3u/802.3ab規格に準拠しています。 PCIeベースのネットワーキングは、システム内のどこにでもネットワーク接続のルーティングや配置を柔軟に行うことができます。PCIe LPSS（Low Power Sub-States）L1.1およびLPSS L1.2に対応した機能拡張が統合され、システムの消費電力を低減します。LAN7430は、Windows®、Linux®、RTOS向けの開発用疑似コードなど、幅広いドライバとともに提供されます。LAN7430は、業界標準の1588-2008 PTPを使用したPTPもサポートしています。この機能のために、ソフトウェアで定義可能なGPIOが提供されています。この機能には、ソフトウェアで設定可能なプログラマブル・タイマ比較出力も含まれています。 LAN7430は必要な電圧レギュレータをすべて内蔵しており、必要な電源は3.3Vのみです。また、クロックツリーを内蔵しているため、外付けの水晶振動子またはクロック源を1つ用意するだけで、BOMをさらに削減できます。EEPROMインタフェースは必須ではありませんが、内蔵のOTPメモリでコンフィギュレーション・データを提供できるため、システム設計のコストと負担をさらに軽減できます。
