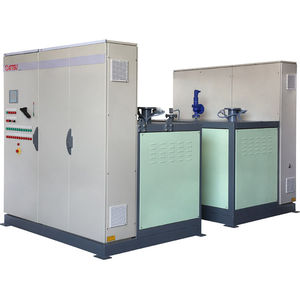

ボイラーSは、横型温水ボイラー、炉筒式3パスボイラーで、逆火と煙室はボイラー内の水で完全に冷却されます。このボイラーはバイオガス用に特別に設計されています。
Sシリーズ・ボイラーの構造は、低い排ガス温度で高出力と高効率を保証し、汚染物質の排出を低減します。
設計の主な技術要素
燃焼容積と熱交換面の最適な比率を確保するための入念な形状設計 - ボイラーの長寿命化のための使用材料の選択。このボイラーは、加圧燃焼、3つの煙道、水平シリンダー構造、完全冷却された炉内での火炎反転を特徴としています。バーナーから発生した火炎は、煙道ガスが管束に入る前方に向かって周辺部で反転し、対流による熱交換を増加させる旋回経路を形成するタービュレーターを備えています。
チューブ・バンドルから出た排ガスは後部チャンバーに入り、煙突に送られる。このボイラーには、左右逆に開くことができる蝶番を備えた扉が取り付けられており、高さと奥行きの両方が調節可能です。
厚みのある断熱材と前後の扉の断熱材により、放射による熱損失が少ない。断熱材は低伝導率で高密度の厚い層で構成され、ステンレス鋼の金属製エンクロージャーで覆われています。
---
