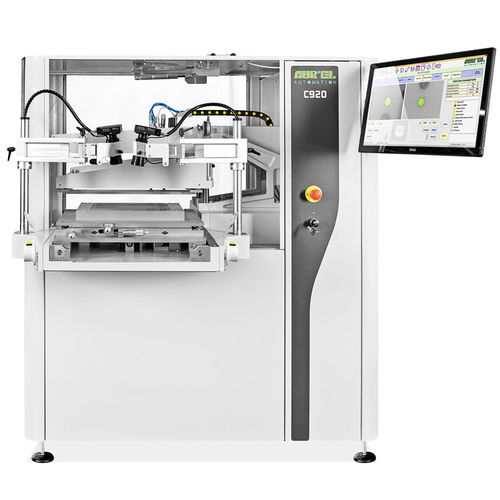

自動スクリ—ン印刷機 C920T

カラー電子機器用高精度

円筒形部品用スクリーン・ステンシル・プリンタ 標準モデル「Mod.C920」の特別なデザインです。C920は、特許取得済みの「シンクロモーター式チャック／プリントヘッド」を採用しており、直径6～40mm、長さ300mmまでの円筒形部品に印刷することができます。 用途としては、チューブヒーター、センサー、コンポーネントなどの厚膜スクリーン印刷が挙げられます。 最大印刷面積 - 350 x 400 mm 最大基板サイズ - 450 x 450 mm 最大スキージ幅 - 400 mm スクリーンサイズ - 540 x 540 mm キャリッジの繰り返し精度 - ± 0.02 mm スキージとスクリーンの平行性 - ± 0.02 / 100 mm X-Y調整 - 25 mm Z調整（スクリーンの高さ） - 10 mm シータ調整（回転） - ± 3° チャック上 印刷ストローク - 50 - 400 mm スキージ速度 - 0 - 300 mm/sec スキージ圧力 - 0 - 12 Kg チューブ径 - 6 - 80 mm チューブの長さ - 10 - 300 mm 印刷速度 - 50 mm/sec (平均) スクリーンサイズ - 12″×12″から21″×21″まで シータ調整 - スクリーン上で±3°の調整が可能 寸法 - 1100W x 1350L x 1500H mmn (調整可能なアームホルダー上のモニターを含む) 概算重量 - 400kg 圧縮空気供給量 - 5 Ate - 25 Nl/min MIN 電源 - 230V - 50Hz - 4A
