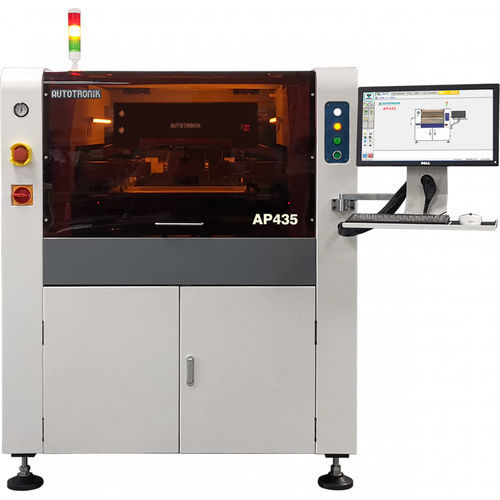

自動スクリ—ン印刷機 AP435

ハンダペーストプリント基板リアルタイム

精密で信頼性が高く、使いやすいオートトロニックAP435 ステンシル印刷機は、中・大量の連続生産に最適です。 温度 環境モニタリングシステムにより、温度と湿度の範囲外によるソルダーペーストの酸化促進を避けることができます。 印刷圧力はリアルタイムモニタリング＆アラームシステムです。 ポジショニングシステム ポジショニングカメラシステムは、上下カメラビュー機能により、PCBとステンシルのマークをティーチングして認識します。 ステンシル洗浄システム スプリンクラーを使用した裏面ステンシル洗浄システム。ウェット、ドライ、バキューム洗浄の様々な組み合わせが可能です。 ソルダーペースト補充装置 ソルダーペーストの補充を自動化し、省人化を実現しました。 鋳造ベース 鉄のケーシングベースは、プラットフォームの動きを正確かつ高速にするために、コンベアプラットフォームが高速で上昇し、下降するとき、プラットフォームのリフティングsturctureをより安定させ、手頃な価格の衝撃力を作るために、その後、生産性の向上のために役立ちます。 - PCB最小サイズ：50 × 50ミリメートル - PCB最大サイズ：400×340ミリメートル - PCB厚さ：0.4～6mm - ステンシルフレームサイズ：470 x 370 mm～736 x 736 mm - PCBの反り< PCB対角線の1%以下 - 繰り返し精度+/- 0.01 mm - 印刷精度+/-0.025ミリメートル - 印刷速度：6～200mm/s（サーボ制御） - 輸送サイクル時間: 7s (printing&cleaningを除く) - 搬送高さ: 900 +/- 40mm - 搬送方向：左-右/右-左/左-左/右-右 - 搬送速度：最大1500 mm/s - 輸送方法一段階 - PCBフィクスチャー：サイドクランプ、マグネットサポートピン、バキュームツーリング
