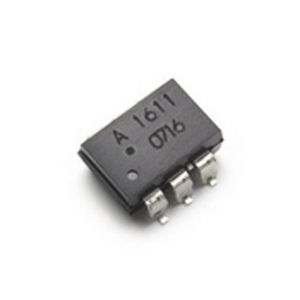

表面取り付け用固体継電器 ASSR series

MOSFET高電圧

Avago Technologies フォトMOSFETソリッドステートリレーファミリーは、AlGaAs 赤外線発光ダイオード（LED）入力段から構成され、ノイズの多い環境での出力過渡耐性を高い絶縁電圧と高 CMR（コモンモード除去）を備えた高電圧出力検出器回路に光結合されています。 検出器は、高速太陽光発電ダイオードアレイと2つのディスクリート高電圧MOSFETのオン/オフを行うドライバ回路から構成されています。 シングルチャンネル構成であるASSR-1218、ASSR-1219、ASSR-1410、およびASSR-1411は、1フォームAエレクトロメカニカルリレー（EMR）に相当し、デュアルチャンネル構成であるASSR-1420は、2フォームAのEMRに相当します。 これらのデバイスは、DIPパッケージ用の4ピンSO、6ピンDIP、8ピンDIPおよびガルウィング表面実装で入手可能です。 ASSR-14XXの電気特性およびスイッチング特性は、-40 ℃ ～ 85 ℃ の温度範囲で仕様規定されています。これらは、信号の汎用スイッチングおよび低消費電力AC/DC負荷に使用されます。 ASSR-1219 は、AC/DC および DC のみの出力接続をイネーブルにします。 DCのみの接続では、出力電流 Ioが0.4Aに増加し、オン抵抗 R（ON）が2.5Ωに減少します。 ASSR-1411は、AC/DCおよびDC専用の出力接続を可能にします。 DCのみの接続では、出力電流 Ioが1.2Aに増加し、オン抵抗 R（ON）が0.5Ωを低減します。
