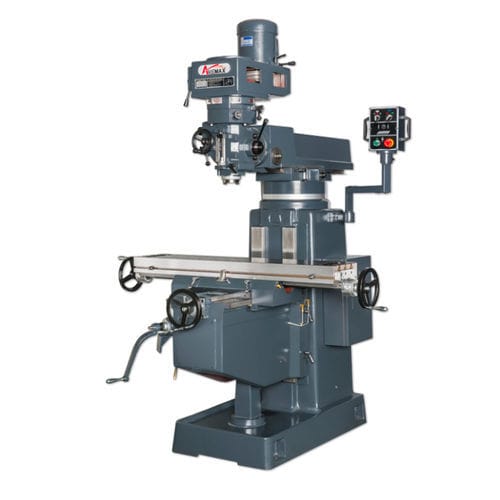

3軸フライス盤 5KS

縦型剛性可変速度

SCM415 (SAE4115) Cr-Mo 鋼合金製、焼戻し処理、完全硬化、研削加工によるスピンドル素材。スピンドルの振れ。 0.005mm。 ウェイ、ナット、リードスクリューの集中一発給油システム。 精密アンギュラコンタクトスピンドルベアリング 10段変速プーリー駆動。 低速から高速まで対応できるユニークな設計、スピンドルプーリー両側のベアリングサポート。 ブレーキシューの寿命を延ばすアジャスタブルブレークハンドルを採用。 リフティングスクリュー直径38mm。 650mmのロングサドルでテーブルを支えることにより、高精度・高剛性加工を実現。 X Y方向はターサイトBコーティング。 Y軸とコラム軸はスクエアウェイ仕様。 5KV スピンドルはSCM415 (SAE4115) Cr-Mo 鋼合金製で、焼戻し処理を施した後、完全に硬化させ研磨しています。主軸の振れ。 0.005mm。 ウェイ、ナット、リードスクリューの集中一発給油システム。 精密アンギュラコンタクトスピンドルベアリング 10段変速プーリー駆動 最高回転数4300rpm/60Hz、最高回転数3600rpm/50Hzの可変速駆動。 バリディスクキーに特許取得の特殊銅合金SAM214を採用、精密研磨とグリース潤滑溝によりオーバーヒート防止を実現。 モーター軸端にベアリング・サポートを装備。 バリディスクベルトを両面使用し、静粛性を向上。 モーターシャフトは直径28mmのSCM425 Cr-Mo鋼合金製。
