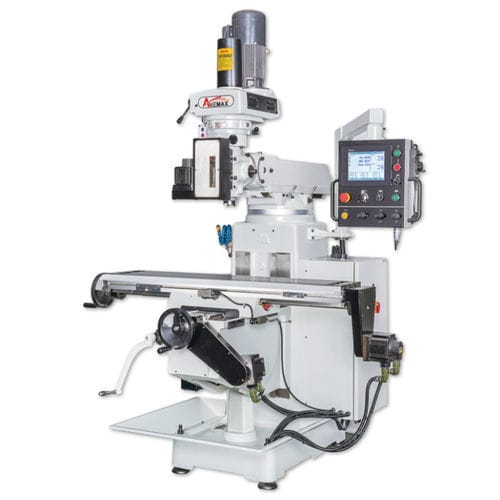

3軸フライス盤 CV-400縦型剛性精密
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- その他の特徴
- 剛性, 精密, タレット付
- X軸移動距離
830 mm
(32.68 in)- Y軸移動距離
380 mm
(14.96 in)- Z軸移動距離
127 mm
(5 in)- 回転速度
3,800 rpm, 4,500 rpm
(23,876 rad.min-1, 28,274 rad.min-1)- 出力
3 ch
(3 hp)- X軸の移動速度
3,000 mm/min
(2 in/s)- Y軸の移動速度
3,000 mm/min
(2 in/s)- 総重量
1,400 kg
(3,086.47 lb)- 全幅
1,900 mm
(74.8 in)- 全高
2,120 mm
(83.5 in)
詳細
スピンドル材質はSCM415、炭化熱処理による完全硬化型
NST#30/R8スピンドルに可変速モーターを搭載（インバーターモーターのオプションもあります）。
スピンドル・クイル駆動ボックスはボールネジで伝達し、精度を高めています。
ミーハーナイト鋳鉄を使用し、応力除去を行い、剛性の高い機械構造になっています。
10"×54 "テーブルを標準装備、焼入れ研磨済み。
テーブルのT溝は精密研削で、正確な公差に仕上げられています。
X・Y軸に精密ボールネジを装備。
X、YのスライドウェイとジブにはターサイトBコーティングが施され、滑らかで耐摩耗性の高い表面を実現しています。
XY軸に1:2のタイミングベルトプーリーを採用し、駆動トルクを向上。
---
