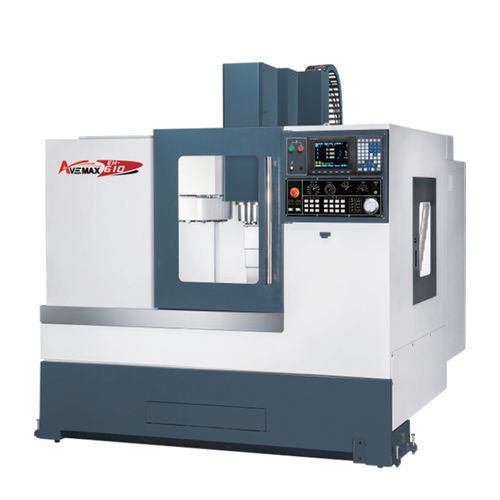

3軸マシニングセンタ EH-610縦型BT 40精密
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- その他の特徴
- 精密
- X軸移動距離
610 mm
(24.02 in)- Y軸移動距離
380 mm
(14.96 in)- Z軸移動距離
510 mm
(20.08 in)- 回転速度
10,000 rpm, 12,000 rpm, 15,000 rpm
(62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 出力
3.5 kW, 5.5 kW
(4.76 hp, 7.48 hp)- 最大テーブル積載量
350 kg
(772 lb)- 最大ツール重量
6 kg
(13.2 lb)- 位置決め精度
0.008 mm
(0.00031 in)- 繰返し精度
0.005 mm
(0.0002 in)- 総重量
2,600 kg
(5,732.02 lb)- 全長
1,800 mm
(70.9 in)- 全幅
1,720 mm
(67.7 in)- 全高
1,987 mm
(78.2 in)
詳細
MEEHANITEライセンス鋳物は、アニールと応力緩和により、最高の精度と振動吸収性を確保しています。
焼入れ研磨されたC5グレードのボールネジは、バックラッシュを最小限に抑え、高精度な動きを提供し、全軸の熱変形を低減するためにプレテンションがかけられています。
3軸に伸縮式スチール製ウェイカバーを装備し、ウェイとボールスクリューを切粉やクーラントから保護。
X/Y/Z軸のボックスウェイデザインは、焼入れと研磨が施されています。
ターサイトBをコーティングし、手作業で精密なスクラッピングを行うことにより、最高の耐磨耗性を実現。
---
