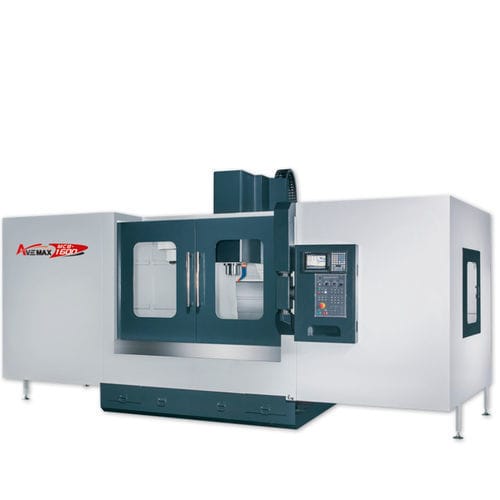

3軸マシニングセンタ MCB-1600縦型BT 40切断
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- 関連機能
- 切断
- その他の特徴
- 高性能, 高精度, 剛性
- X軸移動距離
1,600 mm
(62.99 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
10 kW
(13.6 hp)- X軸の移動速度
12,000 mm/min
(8 in/s)- Y軸の移動速度
12,000 mm/min
(8 in/s)- 最大テーブル積載量
1,000 kg
(2,205 lb)- 総重量
4,500 kg
(9,920.8 lb)- 全長
4,800 mm
(189 in)- 全幅
2,302 mm
(90.6 in)- 全高
2,925 mm
(115.2 in)
詳細
VMCの高剛性主軸はブラケットなしでコラムに直付けされ、重切削の精度を確保します。
BT40主軸は完全バランス調整済みで、低ビビリで高性能な加工を実現します。
また、ミーハーナイト鋳鉄を採用し、応力除去を施した高剛性構造です。
3軸の駆動には高精度ボールネジとダブルナットを採用し、ガタやバックラッシュを抑えています。
X軸はダブテール構造、YZ軸はボックス構造です。
すべてのスライドウェイに焼入れと研磨を施し、長寿命化を実現しました。また、重切削や不連続切削にも対応する高剛性を実現しています。
接触面はすべて手作業で精密に削り取られています。
YZのスライドウェイは、高級スチール製カバーで保護されています。
XYZ軸に1：2比率のタイミングベルトプーリーを採用し、駆動トルクの向上と軸モーターのコスト削減を実現しました。
---
