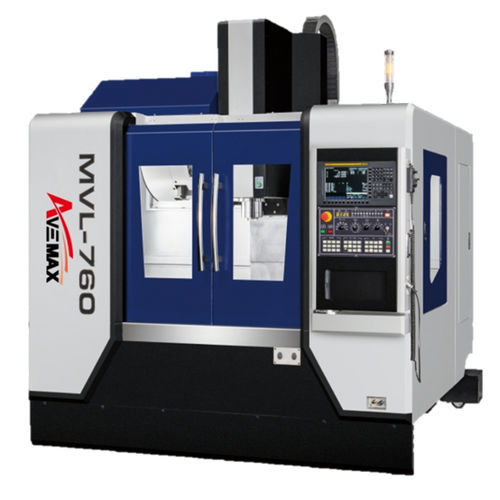

3軸マシニングセンタ MVL-760縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- その他の特徴
- ダイレクトドライブ, 高精度, リニア エンジン
- X軸移動距離
760 mm
(29.92 in)- Y軸移動距離
406 mm
(15.98 in)- Z軸移動距離
508 mm
(20 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X軸の移動速度
48 m/min
- Y軸の移動速度
48 m/min
- Z軸の移動速度
36 m/min
- 最大テーブル積載量
440 kg
(970 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
2,900 kg
(6,393.41 lb)- 全長
3,654 mm
(143.9 in)- 全幅
3,543 mm
(139.5 in)- 全高
2,592 mm
(102 in)
詳細
リニアガイドウェイは、高速で滑らかな動きを提供し、優れた加工結果と高精度を保証します。
軸モーターはボールねじと直接結合しており、高効率なモーションコントロール、高速応答、低騒音を特徴としています。
すべての摺動面にはターサイトBが塗布されており、摺動面の耐久性を最大限に高め、最適な減衰係数を実現しています。摺動面は精密な手作業で研磨され、平坦度を高め、アッセンブリー全体の幾何学的精度を向上させています。
3軸の伸縮式スチール製ウェイカバーは、切粉やクーラントからウェイとボールスクリューを保護します。
テーブル
テーブルサイズ - 915 x 400mm
テーブルのT溝（サイズ x Q'ty） - 14 x 3mm
移動量
スピンドル先端からテーブル面まで - 102~610mm
送り速度
切削送り速度 X/Y/Z - 10/10/10M/min
工具マガジン
工具最大径 - 満タン：80mm / 次空：150mm
工具最大長 300mm
その他のアイテム
タンク容量 - 220L
チップコンベア - スクリュータイプ
潤滑システム/オイルタンク容量 - 容量式/4.09L
空気源 - 0.6Mpa
所要電力 - 20KVA
---
