3軸マシニングセンタ MVL-1000
縦型BT 4024ツールステーション

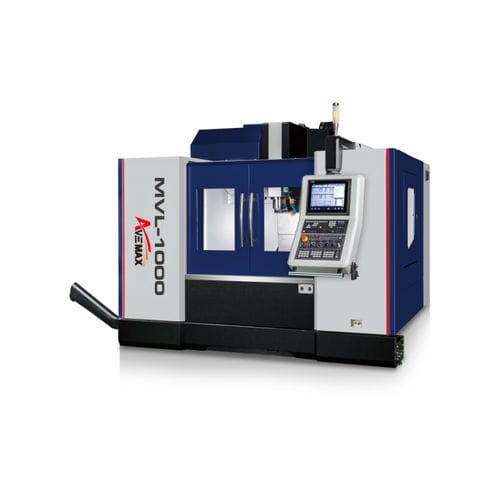

3軸マシニングセンタ - MVL-1000 - AVEMAX - 縦型 / BT 40 / 24ツールステーション

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
スピンドル: BT 40
ツールステーション数: 24ツールステーション
その他の特徴: ダイレクトドライブ, 高精度, リニアエンジン
X軸移動距離: 1,020 mm
(40.16 in)
Y軸移動距離: 610 mm
(24.02 in)
Z軸移動距離: 610 mm
(24.02 in)
回転速度: 8,000 rpm
(50,265 rad.min-1)
X軸の移動速度: 36 m/min
Y軸の移動速度: 36 m/min
Z軸の移動速度: 24 m/min
最大テーブル積載量: 800 kg
(1,764 lb)
最大ツール重量: 7 kg
(15.4 lb)
総重量: 5,000 kg
(11,023.11 lb)
全長: 4,555 mm
(179.3 in)
全幅: 3,830 mm
(150.8 in)
全高: 2,703 mm
(106.4 in)

詳細

リニアガイドウェイは、高速で滑らかな動きを提供し、優れた加工結果と高精度を保証します。軸モーターはボールねじと直接結合しており、高効率なモーションコントロール、高速応答、低騒音を特徴としています。すべての摺動面にはターサイトBが塗布されており、摺動面の耐久性を最大限に高め、最適な減衰係数を実現しています。摺動面は精密な手作業で研磨され、平坦度を高め、アッセンブリー全体の幾何学的精度を向上させています。 3軸の伸縮式スチール製ウェイカバーは、切粉やクーラントからウェイとボールスクリューを保護します。テーブルテーブルサイズ - 1120 x 600mm テーブルのTスロット（サイズx Q'ty） - 18 x 5mm 移動量スピンドル先端からテーブル面まで - 150~760mm 送り速度切削送り速度 X/Y/Z - 10/10/10M/min 工具マガジン工具最大径 - 満タン：80mm / 次空：150mm 工具最大長 300mm その他のアイテムタンク容量 - 400L チップコンベア - スクリュータイプ潤滑システム/オイルタンク容量 - 容量式/4.09L 空気源 - 0.6Mpa 所要電力 - 20KVA

---
