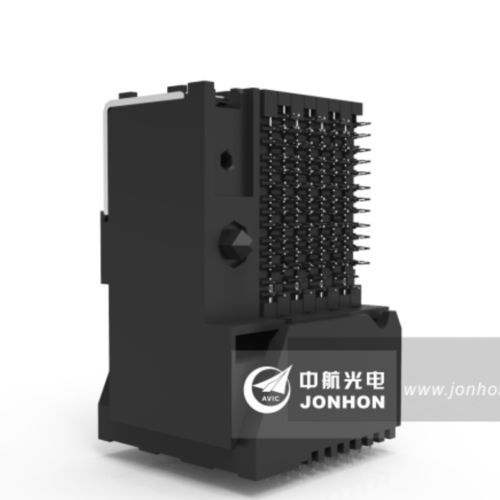

データコネクター GF3A seriesプリント基板絶縁DC
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- データ
- サイズ
- プリント基板
- 電気的特性
- 絶縁, DC
- 材質
- 銅製, ゴールド製, ニッケル製
- 製品用途
- トランスミッション用, 筺体用, プレート, ジャンクション ブロック用
- インピーダンス
15 Ohm
- 一次電流
1.5 A
- 電圧
500 V
- 使用温度
最大: 125 °C
(257 °F)最少: -65 °C
(-85 °F)
詳細
RRU、AAU、BBUの高速信号PCB伝送に適用する。
端子はプレスフィット；
85Ω、100Ω整合差動インピーダンス；
マザープレートとサブプレート間の高速データ伝送；
GF3A伝送速度：コネクタ25Gbps、ライン12.5Gbps；
企業標準：エンタープライズ規格：Q/21EJ1987；
IEEE 802.3apの10GBASE-AR規格に準拠しています；
GF3BはGF3Aの簡易版で、10Gbpsラインを提供します。
絶縁ハウジング - LCP
コンタクト - 銅、部分金メッキ、ニッケルメッキ
機械的寿命 - 500サイクル
振動
正弦振動：10～2000Hz、196m2/s；
ランダム振動10～2000Hz、0.2g2/Hz
衝撃 - 30G
低レベル接触抵抗 - ≤500Ω
絶縁抵抗
塩水噴霧 - 48時間
耐火度 - UL94 V0
特性インピーダンス - 100±15Ω，85±15Ω
GF3Aシリーズ伝送速度-コネクタ25Gbps、ライン12.5Gbps
GF3Aシリーズ挿入損失-≥-3dB(@12.5GHz)
GF3Aシリーズ近接損失 - ＜-25dB(@12.5GHz)
GF3Aシリーズリモートロス - ＜-30dB(@12.5GHz)
GF3Bシリーズ伝送速度：コネクタ15Gbps、ライン7.5Gbps
GF3Bシリーズ挿入損失 - ≥-3dB(@7.5GHz)
GF3Bシリーズ近接損失-≥25dB(@7.5GHz)
GF3Bシリーズリモートロス - ≥-30dB(@7.5GHz)
---
